Проект типового житлового будинку з гаражем (загальною площею будинку 224,9 м², та 312,6 м² з гаражем та терасами) розрахований на комфортне проживання сім'ї з трьома дітьми, бабусею та гостем. У будинку можливе також розміщення дитячого будинку сімейного типу до 9 дітей.
Просторі та чітко зоновані багаторівневі дитячі дозволяють розмістити у кожній із трьох дитячих кімнат від одного до трьох дітей. Таким чином цей проект є незамінним для багатодітних сімей та дитячих будинків сімейного типу.
Можливим є віддзеркалене (по осі північ-південь) рішення плану, з входом відповідно на вибір: зі сходу або з заходу.

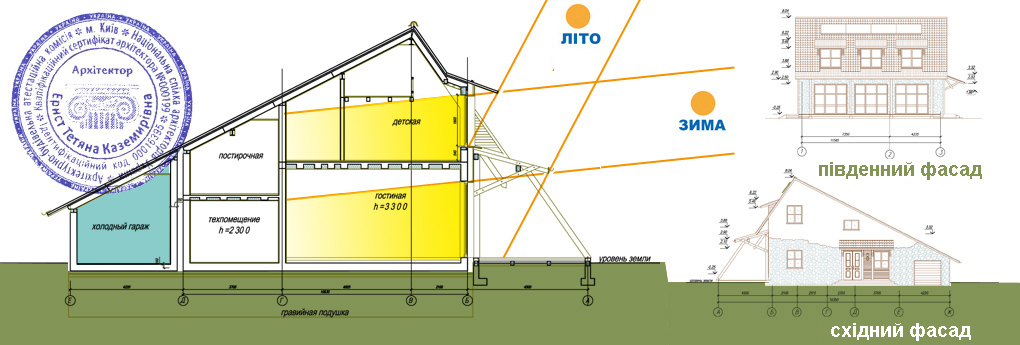

КОНЦЕПЦІЯ, РОЗРІЗ
Усі житлові кімнати будинку орієнтуються на південну сторону. Через величезне південне оскління вони отримують велику кількість тепла та світла від низького зимового сонця, та захищені "пасивно" від літнього перегріву за допомогою відповідних архітектурних елементів.
З півночі "буферні" зони допоміжних приміщень (санвузли, комори, технічна кімната та котельня) захищають будинок від холодних північних вітрів. Ця сторона - повністю глуха. Таким чином, при величезній кількості оскління в будинку все-таки повністю виключаються тепловтрати через вікна. Бо оскління південної сторони дає взимку набагато більше теплоприток у будинок, ніж втрачає тепла з дому.
Крім енерговигідності, таке планування також дозволяє жити в будинку у більшому поєднанні з природою - це відбувається завдяки прямому зв'язку людини з навколишнім світом через майже суцільне скління однієї з стін. У будинку, незважаючи на його невеликі розміри, - просторо і комфортно - завдяки відчуттю нескінченності простору та зоровому зв'язку із навколишнім середовищем.
І, звісно ж, - інсоляція! Велика кількість природного сонячного світла легко потрапляє у приміщення, дає повніше відчуття життя, економить енергію на додатковому освітленні і є здоровішим для очей, ніж штучне.

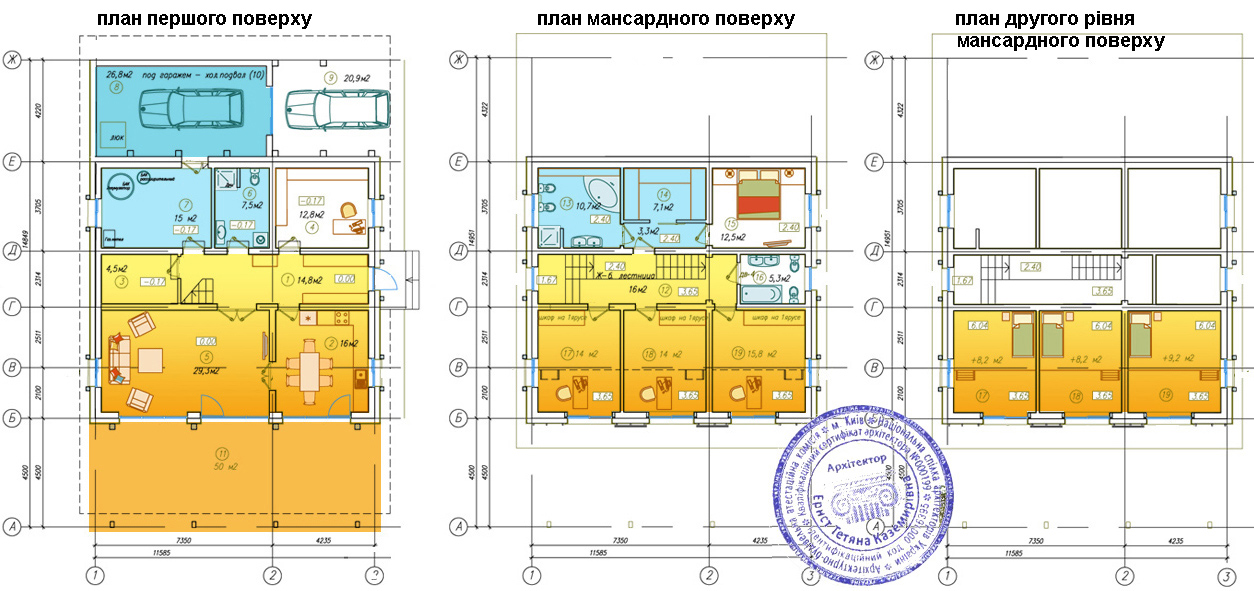

ПЛАНИ. Варіант із трьома дитячими кімнатами.
У цьому варіанті типового пасивного будинку на проміжному рівні знаходиться невеликий блок зі спальною батьків (вікна на схід), гардеробні та санвузли.
Три багаторівневі дитячі кімнати буквально "залиті сонячним світлом". Другий рівень дитячої дає можливість дитині пізнати простір не тільки "по горизонталі", але й із різних висот, а також значно збільшує площу самої кімнати, так би мовити, "у висоту".
З північного боку великий навіс даху дозволяє організувати склад дров або використовувати цей простір для інших потреб мешканців.
Нахил даху південної сторони є оптимальним для розміщення на ньому 4-х сонячних колекторів для постійного (безкоштовного!) підігріву гарячої води для потреб мешканців будинку.

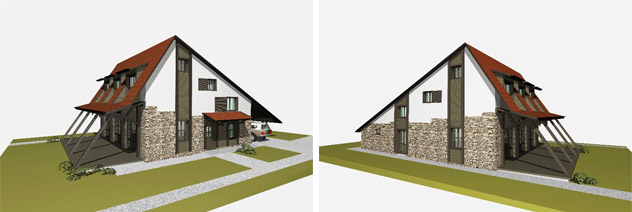

Фасади в 3D
Фасади будівлі виконані в стилі альпійського шале з елементами кантрі.
Далі можна побачити покроковий опис процесу зведення будівлі.
Можливі різні варіанти оформлення фасадів:
Старий будинок знесли, розібрали старий фундамент та вирили котлован під нову екологічну будівлю.
Зробили піщану засипку основи.
Утрамбували основу, і на неї під фундамент будинку уклали ґрунтовий контур системи охолодження, який дає можливість використовувати систему опалення випромінюючими поверхнями стін також і для безкоштовного охолодження будівлі в літню спеку.
Для початку довелося знести старий будинок, що стояв на цьому ж місці. Замовник дуже хотів зберегти якісь його частини. Але, на жаль, збереження частини стіни і, відповідно, неглибокого та неутепленого фундаменту призвело б до ґрунтовних проблем: неможливо було б якісно ізолювати фундамент нового пасивного будинку та зробити будинок герметичним. Тому врешті-решт від синтементальної ідеї збереження "сімейної реліквії" довелося відмовитися.
Також на цьому етапі потрібно було підвести до будинку всі інші інженерні комунікації: водопровід, каналізацію, електрику.
Грунтовий контур системи охолодження засипали глиною та якісно утрамбували.
При цьому залишили випуски труб ДК та інших підземних комунікацій, які виходять вертикально до будинку.

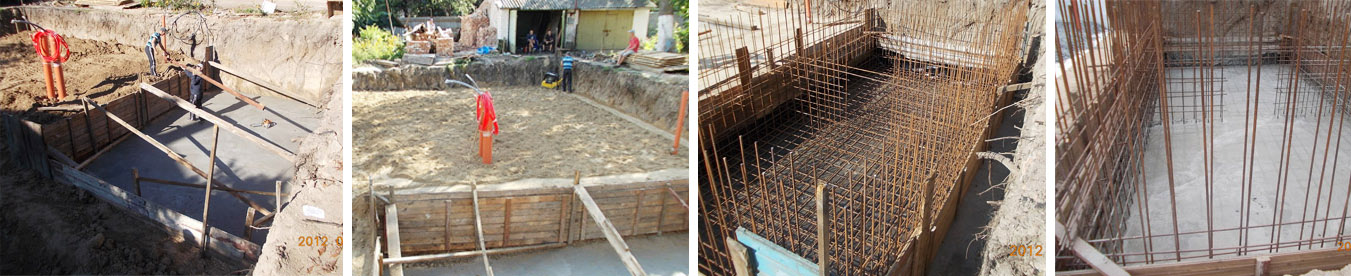

Монтаж арматурного каркаса холодного підвалу для зберігання продуктів (льоху) під неопалюваним гаражем.
(З міркувань економії на стадії інвестування в цьому міському будинку не встановлюється геотермальний тепловий насос)
У "чаші" з геотекстилю зробили засипку щебенем.
Монтаж опалубки підвалу.

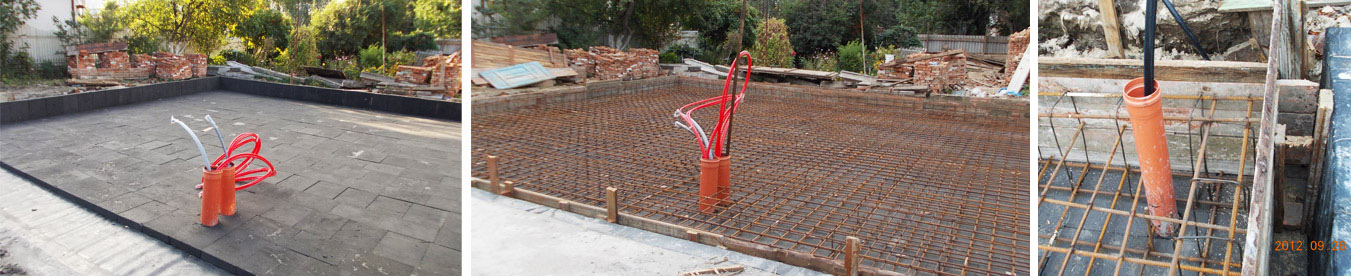

Заливка бетонної підготовки по добре утрамбованому щебеню: тепер основа готова для влаштування самого фундаменту із зовнішнім утепленням та гідроізоляцією.
По шару утеплювача (10см піноскла) укладається арматурний каркас власне фундаментної плити будівлі.
Заливка бетоном фундаментної плити та влаштування каркасного виступу по периметру будівлі.
На фото видно, що утеплювач повністю "покриває" весь "теплий" об'єм будівлі: між холодним гаражем та будинком також можна побачити прошарок з 20-ти сантиметрів вспіненого скла "ПІНОСКЛО".

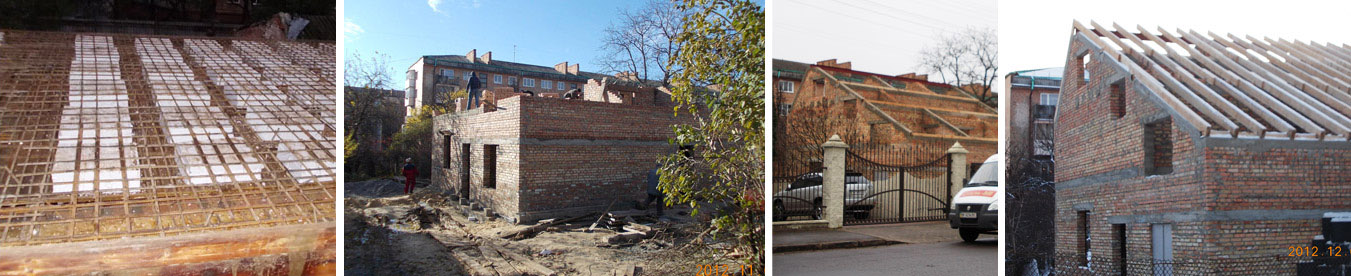

Монтаж перемичок та влаштування арматурного каркаса залізобетонного перекриття.
Зведення цегляних стін мансардного поверху та утеплення стін зовні піносклом.

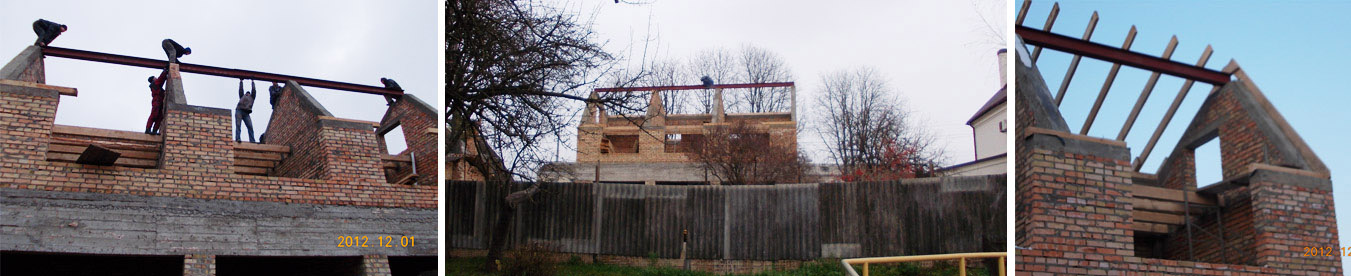

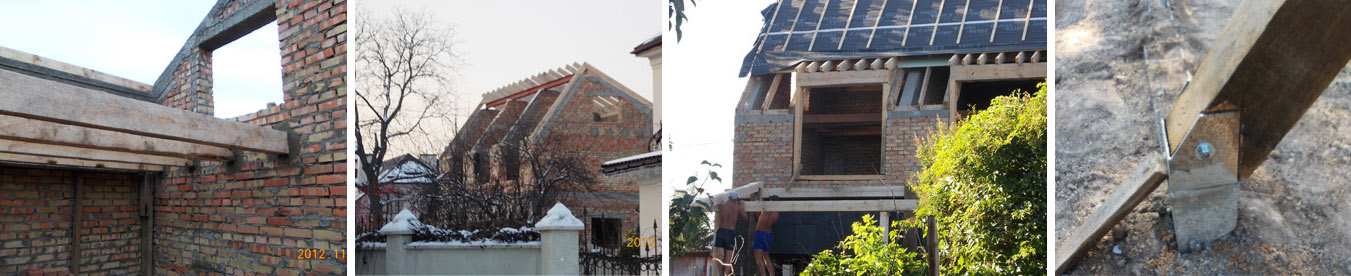

Влаштування дахової конструкції: укладка металевого швелера.
Влаштування кроквяної системи покрівлі.
Влаштування балок другого рівня дитячих кімнат.

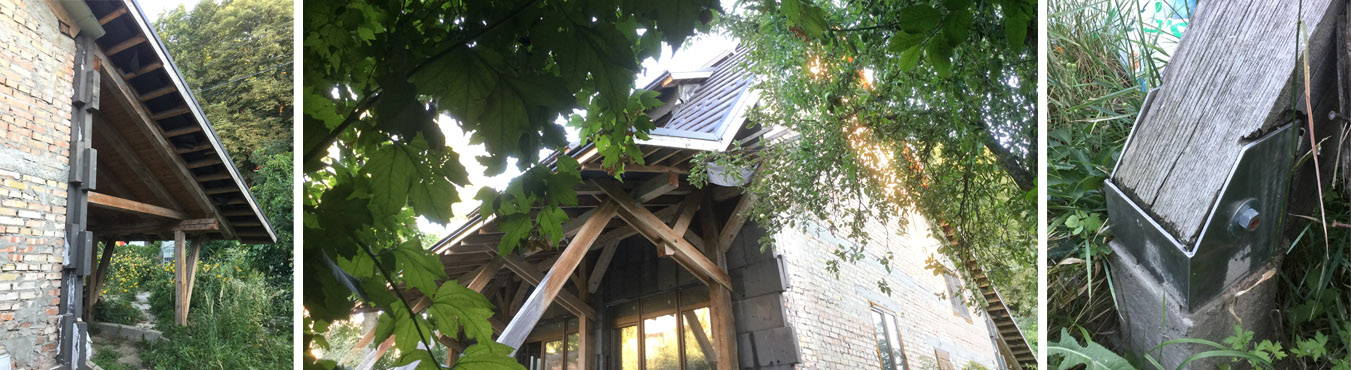

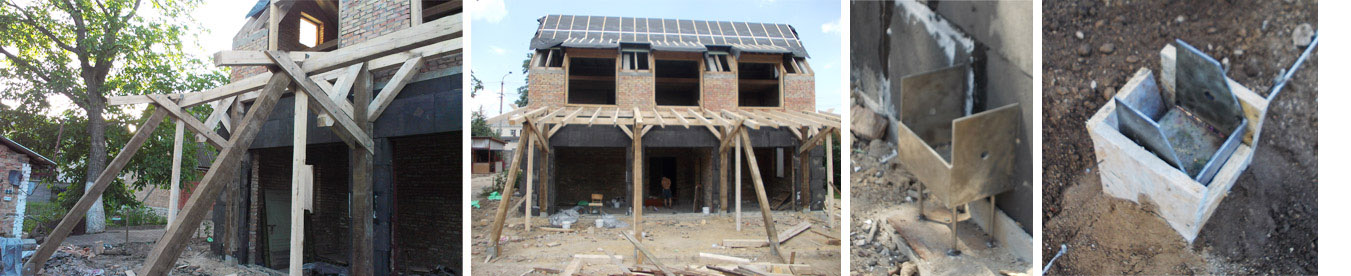

Влаштування дерев'яної конструкції тераси (з півдня) та навісу з північного боку будівлі.
Монтаж нержавіючих склянок для кріплення дерев'яних балок.

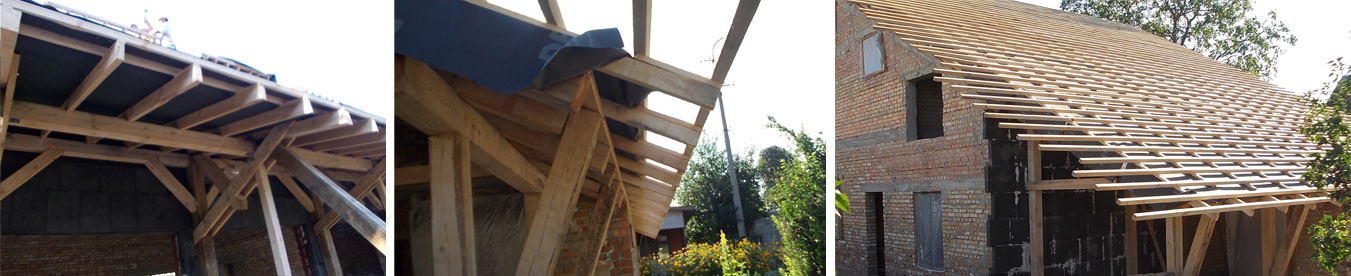

Утеплення несучої конструкції покрівлі (крокв).
Влаштування дублюючих (додаткових, холодних) крокв.
Утеплення стін будівлі двома шарами (з перекриттям швів) спіненого скла.
Відокремлення за допомогою шару утеплювача - "теплого" житлового об'єму будівлі від "холодного" буферного об'єму гаража.
Південна сторона будівлі - вікна на всю площину стіни кімнати.

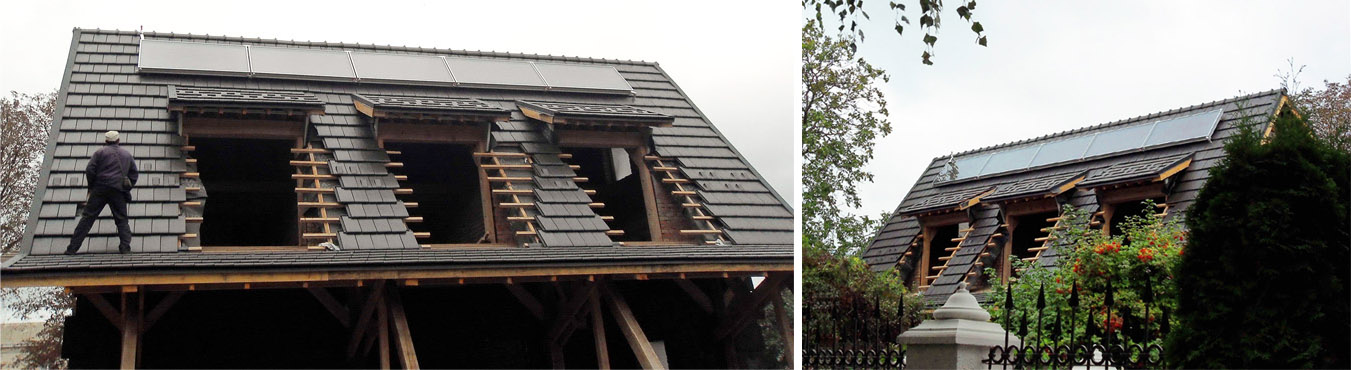

Монтаж сонячних колекторів на південній стороні покрівлі.

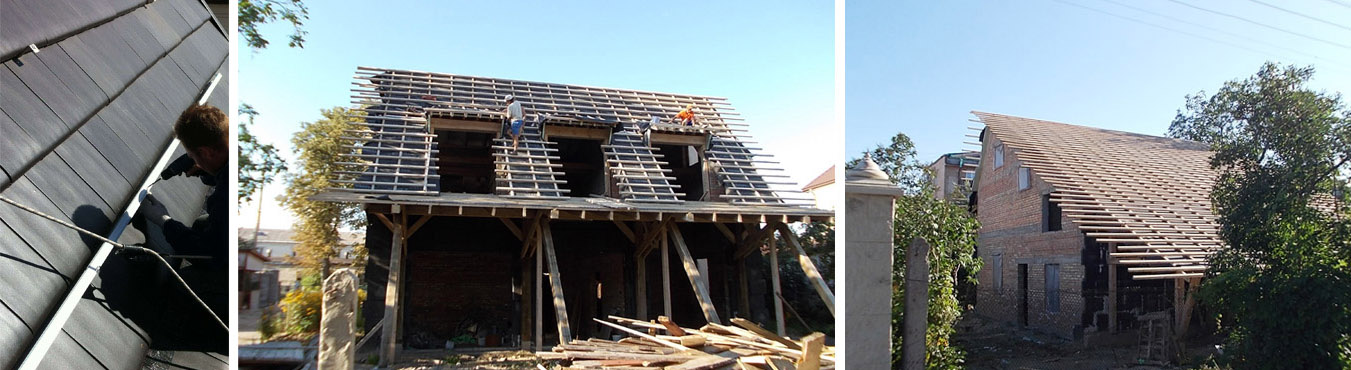

Влаштування даху з натуральної черепиці.

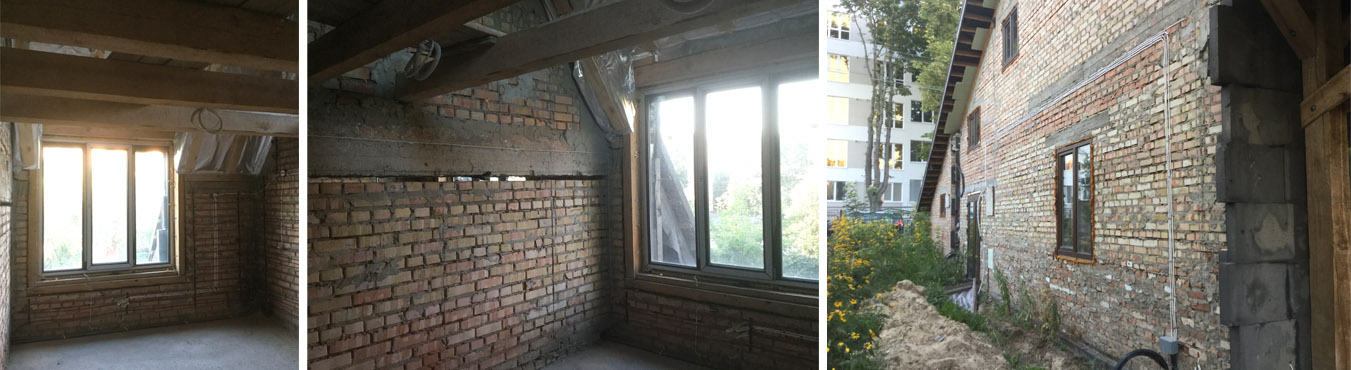

Монтаж вікон.

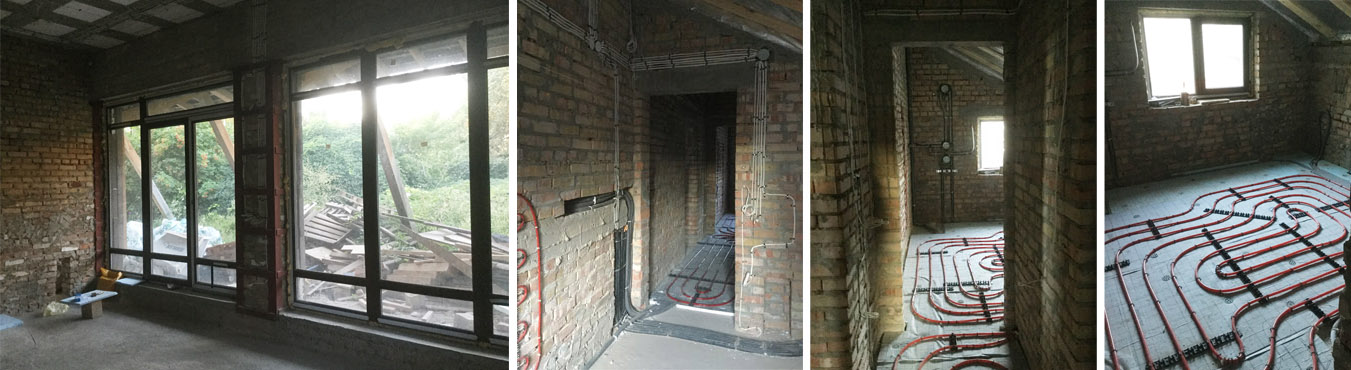

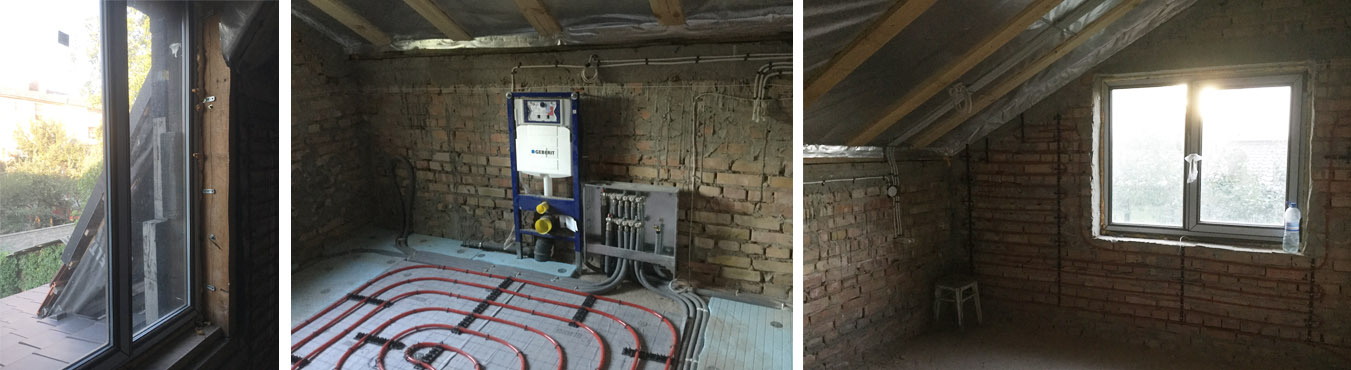

Монтаж внутрішніх інженерних комунікацій:
системи випромінюючого опалення / охолодження стін,
електричної розводки, слаботочки та сантехніки.
Розведення труб системи випромінюючого опалення / охолодження.
Монтаж вікон.
Монтаж внутрішніх інженерних комунікацій.
Суцільне південне оскління "захищене" від літнього перегріву просторою терасою.
Зовнішній вигляд коробки будівлі зі східного боку (головний вхід до будинку).

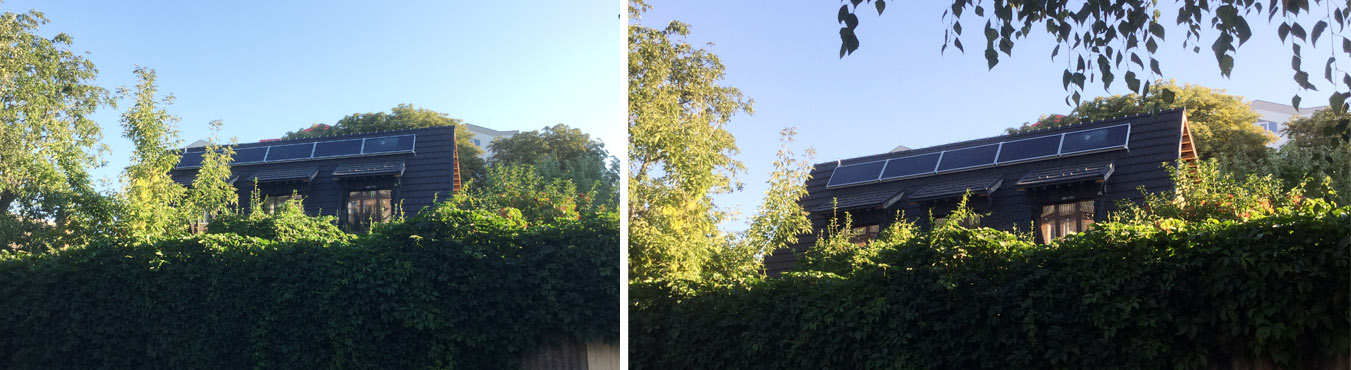

Вид коробки будівлі з півдня, з вулиці.
Зовнішній вигляд коробки будівлі з південного сходу: сонце, що сходить, тільки-но кинуло свої перші промінчики на східний фасад.

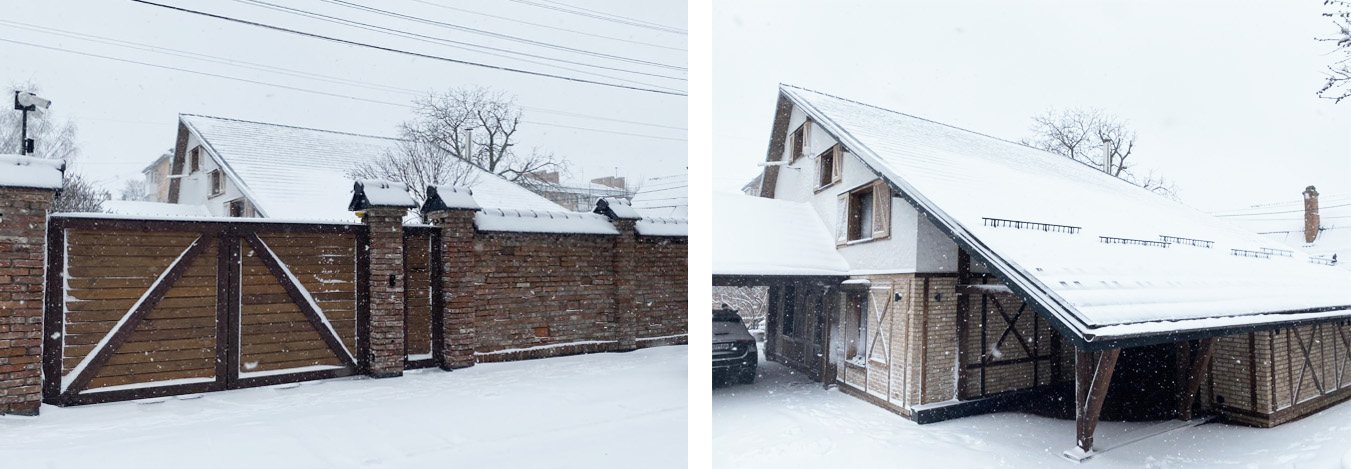

Зовнішній вигляд готової будівлі зі сторони дороги та головного входу (вигляд з північно-східного боку)

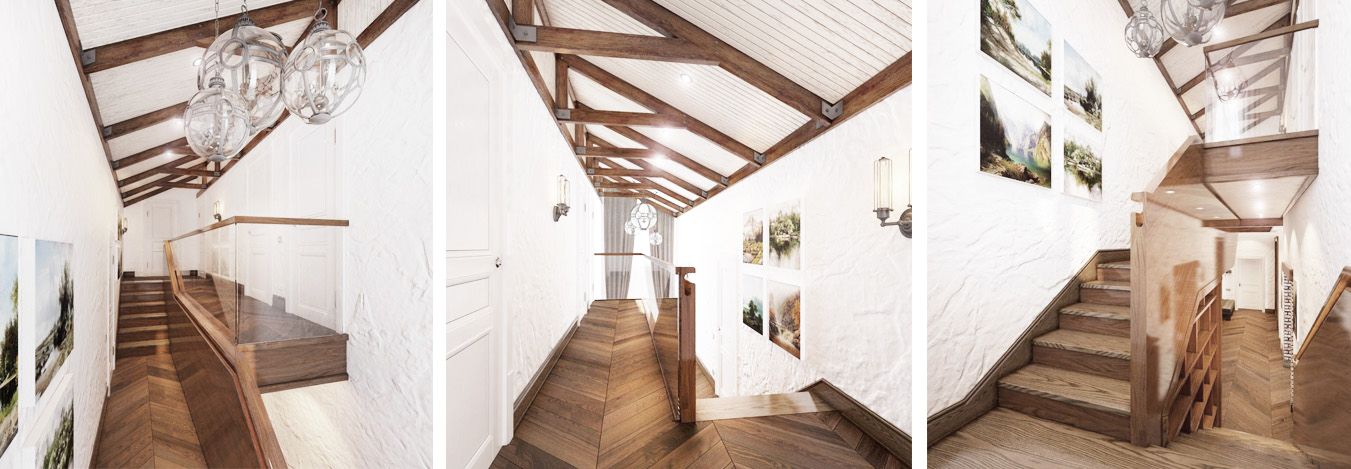

Інтер'єри будівлі - сходовий хол по середині будівлі

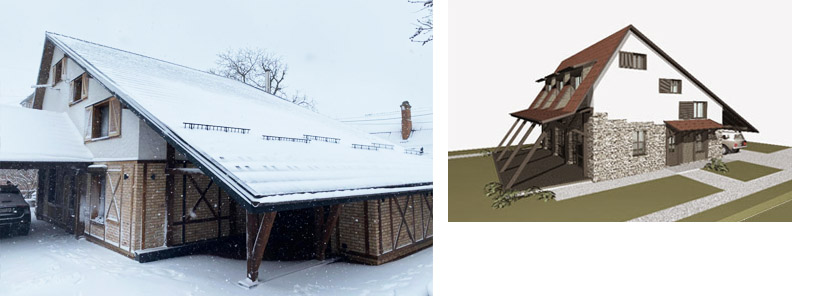

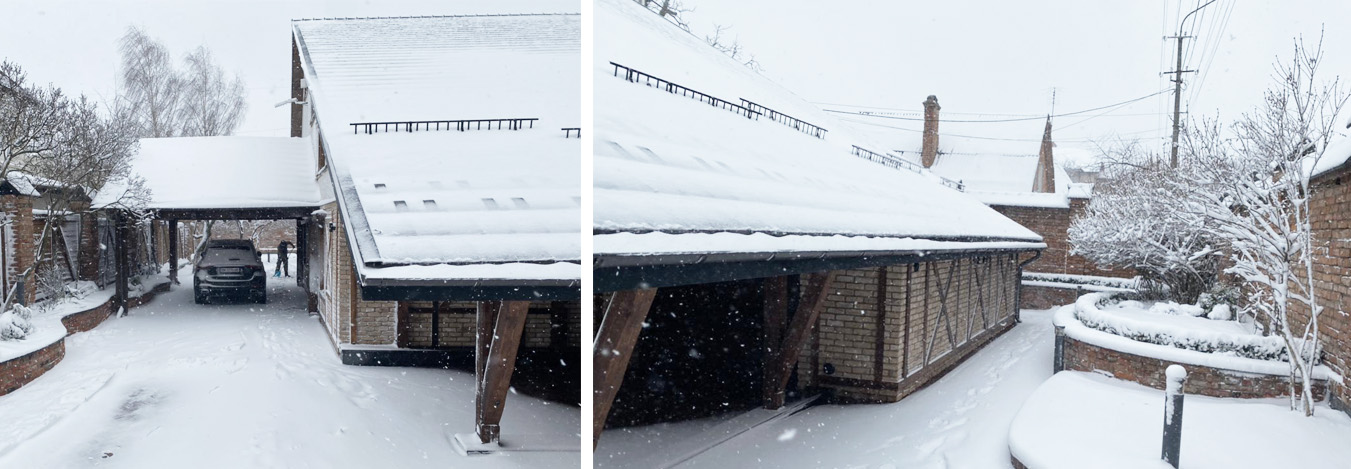

Зовнішній вигляд готової будівлі з півночі, зі сторони дороги та головного входу

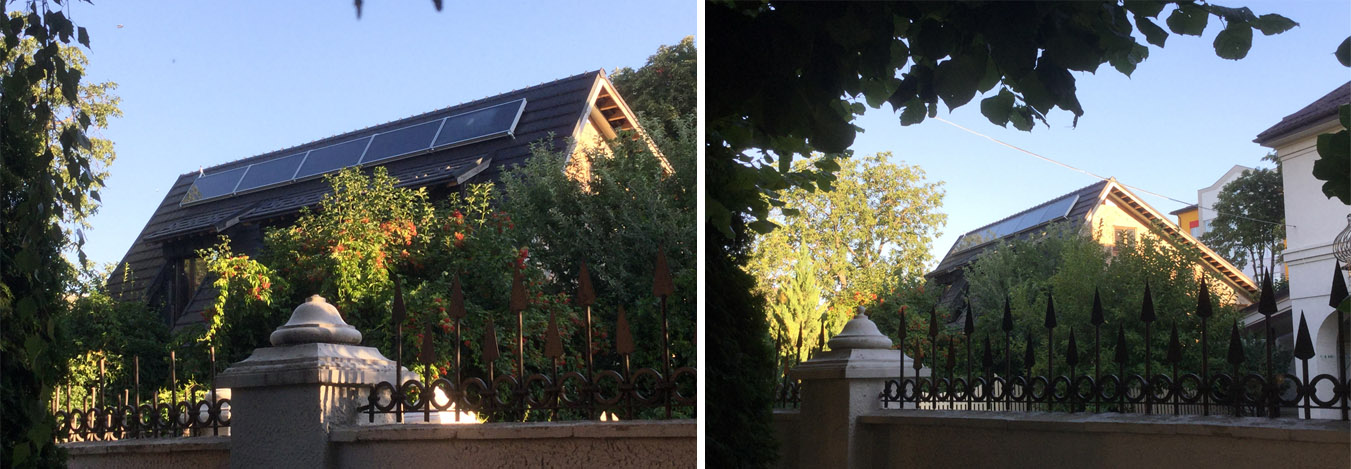

Зовнішній вигляд готової будівлі зі сторони саду:
велике осклення південної сторони будівлі
та захист від літнього перегріву за допомогою виступів дахів та перекриття тераси
Економічні вигоди енергопасивної та екологічно чистої будівлі
. . .
