ГЕНПЛАН, КОНЦЕПЦІЯ

З боку дороги будинок майже повністю "глухий". Однак прибудований об'єм гаражу та навісу для машин робить вхід на ділянку і підхід до будинку цікавим, таким що "запрошує" увійти. З іншого боку - сам будинок є як би "ширмою", що закриває і захищає основне місце життя господарів - південну сторону будинку, сад та двір з великою тарасою, барбекю з літньою кухнею та місце для відпочинку: а ні бруд і порох з вулиці, а ні шум, а ні чужі погляди не проникають усередину.

Сонячні колектори для підігріву теплої води знайшли своє місце на південному схилі даху, що має оптимальний кут ухилу в 44 градуси.

Основний об'єм будівлі досить компактний. Однак у ньому розмістилося три рівні для комфортного життя.

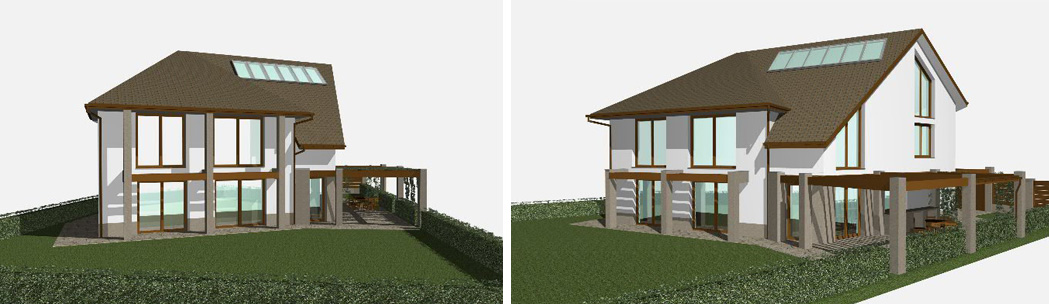

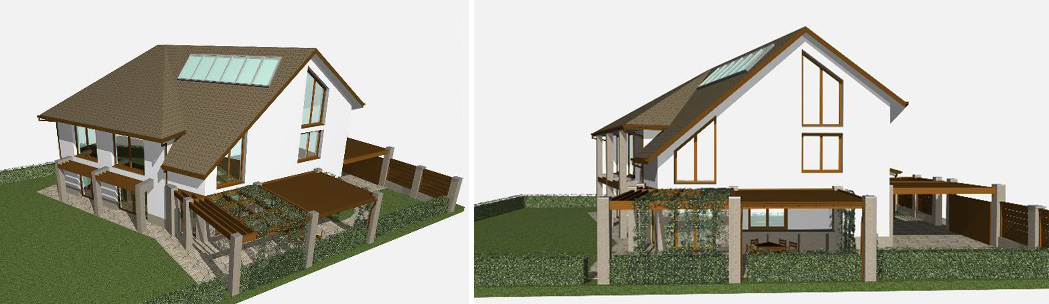

ФАСАДЫ в 3Д

На першому поверсі розміщена простора вітальня зі їдальнею та кухнею. Далі - в глиб будівлі - спальний блок господаря та господині будинку.

На другому поверсі - дворівневі дитячі кімнати, спальня батьків, гостьова та бібліотека.

За тепловим бар'єром, з північного боку, будівля захищена об'ємом холодних приміщень: гараж та холодна комора. Під ними – холодний підвал для зберігання продуктів.

На південному-сході будівлі - розташована велика тераса з літньою кухнею, барбекю та місцем для відпочинку на свіжому повітрі.

БУДІВНИЦТВО ПОКРОКОВО

Плюс технології будівництва пасивного будинку полягає в тому, що вся конструкція будинку, що несе, завжди залишається у "теплій" зоні (за тепловим бар'єром із досить широкого шару утеплювача).

Завдяки цьому немає необхідності "вистоювати" фундамент цілу зиму, щоб він остаточно устоявся і осів.

На "теплий" фундамент пасивного будинку можна починати зводити стіни безпосередньо після схоплювання бетону (тобто вже через 4-5 днів після його заливання!).

Влаштуваня залізобетонного перекриття першого поверху.

Випуски комунікацій.

Влаштуваня залізобетонних ригелів.

Укладання цегляних стін.

Влаштування системи крокв.

Монтаж залізобетонних сходів.

Влаштування системи крокв (за тепловим бар'єром).

Утеплення покрівлі між кроквами по верху несучих крокв. Паробар'єр. Кобилки.

Глиняне тинькування (штукатурка) на внутрішній стороні цегляних стін. Випромінююча система опалення та охолодження будівлі (теплі стіни).

Технічне приміщення: вентиляційна установка з рекуператором.

Укладання черепиці на покрівлю.

Підготовка зовнішніх цегляних стін (вирівнювання) під наклейку утеплювача.

Влаштування зовнішнього шару утеплення стін з екструдованого пінополістиролу.

Влаштування водостічної системи.

Зовнішній вигляд будівлі сьогодні: південна сторона будівлі - величезні вікна.

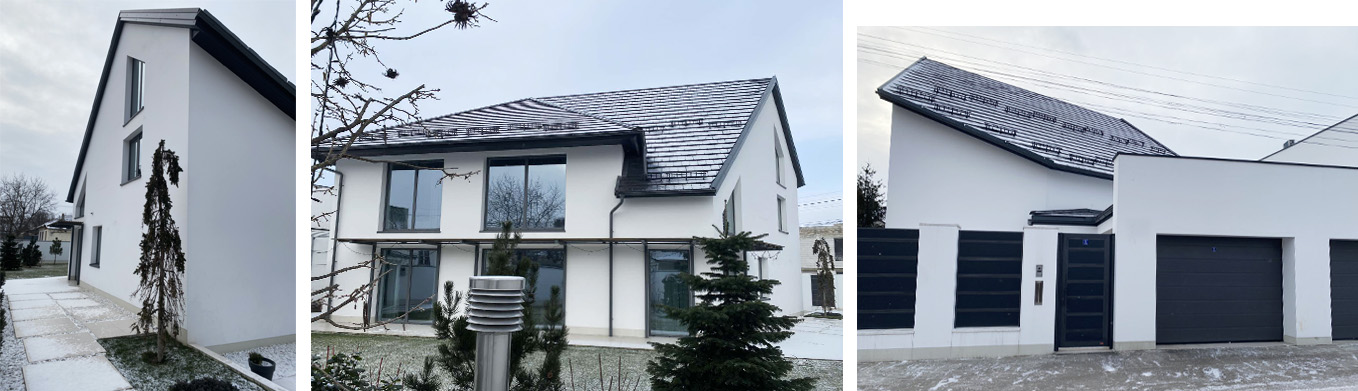

Готовий будинок:

Вигляд з садочку

Заборна вентиляційна шахта в садку

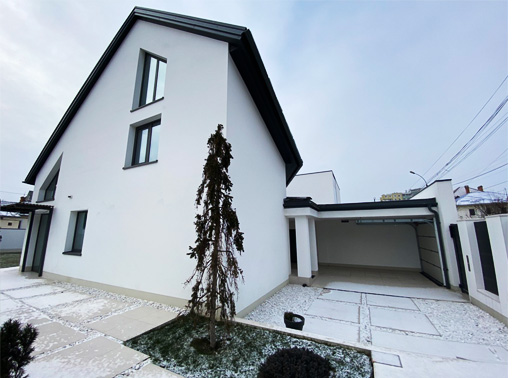

Вигляд будинку з гаражем з вулиці

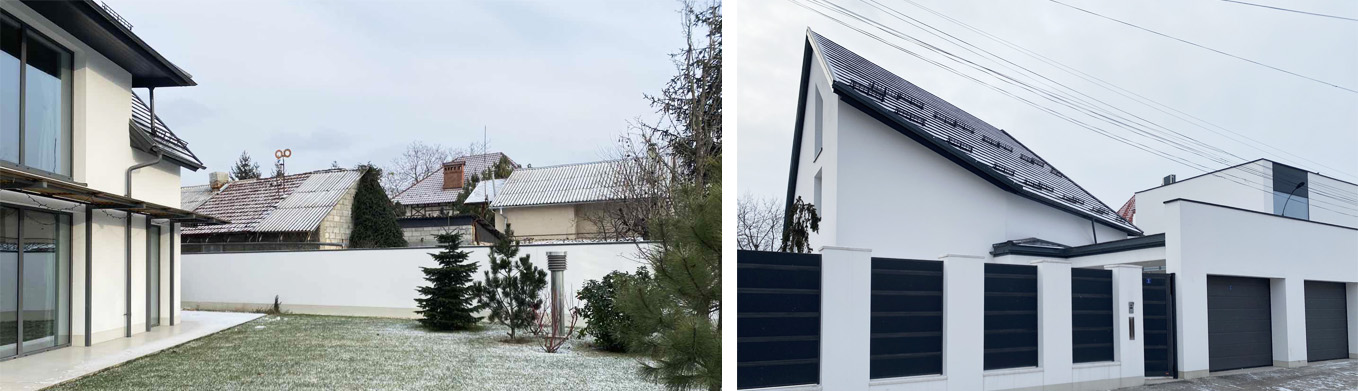

Вигляд з садочку, який розташовано з південної сторони будівлі

Заборна вентиляційна шахта в садку перед будинком

Вигляд фасадів будівлі з півдня

Вигляд фасадів будівлі з півдня та південного сходу

Вигляд фасадів будівлі з півночі (головний вхід) та з півдня (велике осклення фасаду)

Інтер'єри будівлі:

Кухня, столова, вітальня - розташовані на південній стороні будівлі

Інтер'єри будівлі:

Вхідний хол зі сходами, санвузли

Інтер'єри будівлі:

Головний санвузол та двоповерхова дитяча кімната

Інтер'єри будівлі:

Двоповерхова дитяча кімната на південній стороні будівлі

Зовнішній вигляд будівлі з північного сходу

Головний вхід у будівлю
