Невеличкий індивідуальний житловий будинок з окремою квартирою для бабусі розташувався на дуже вузенькій ділянці землі та в складних містобудівельних умовах.
Проектування 2010-2011рр. Будівництво 2012-2013рр.
Загальна площа: 203,88 м², житлова площа: 144,7 м².
ГЕНПЛАН, КОНЦЕПЦІЯ
Ділянка під будівницто має значну довжину (50 метрів), але дуже маленьку ширину (всього 11,5 метрів) та знаходиться в м.Дніпропетровськ. Проектування житлового будинку на цій ділянці ускладнюється містобудівними умовами: адже будівлі на суміжних ділянках зведені недопустимо близько до нашої, і, відповідно до діючих номативів, нова будівля може бути зведена на відстані не ближче за 6 метрів від існуючих. Ці містобудівні умови та обмежання найбільший вплив здійснили на форму плану будівлі. Незважаючи на мінімальну площу ділянки, що лишилася під забудову, ми спроектували будівлю на 200 м², яка за всіми своїми параметрами повністю відповідає побажанням замовника.
ПЛАНЫ
На першому поверсі розміщено простору вітальню з їдальнею та кухнею, а також квартира бабусі з окремим входом з вулиці.
Другий поверх - житловий, тут розташовано спальню батьків, багаторівневу дитячу кімнату, кабінет-гостьова кімната, а також санвузли, сауна і пральна-прасувальна.
Будинок розвернуто по сторонах невеличкої земельної ділянки, а його дах із сонячними колекторами, як і внутрішнє планування та південний фасад - розвернуто на південь - задля залучення на дах в середину будівлі більшої кількості сонячних променів.

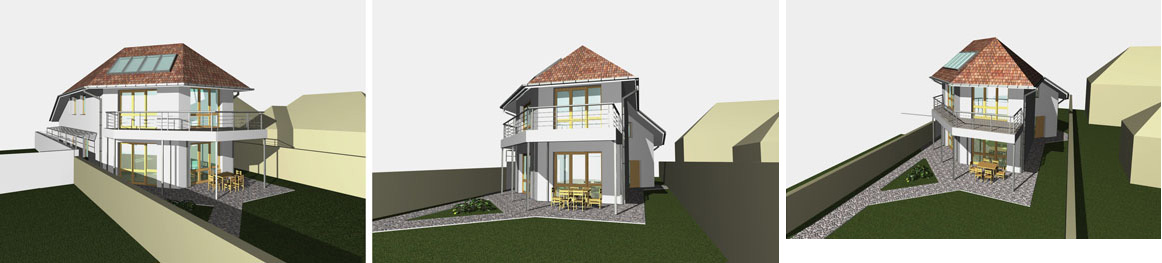

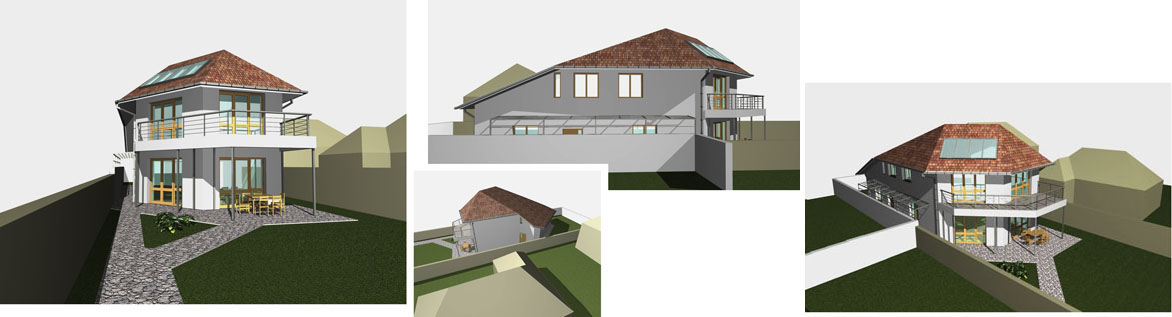

ФАСАДИ в 3Д
ДИЗАЙН ПРИМІЩЕНЬ
в стилі сучасного мінімализму
Ідальня, вітальня

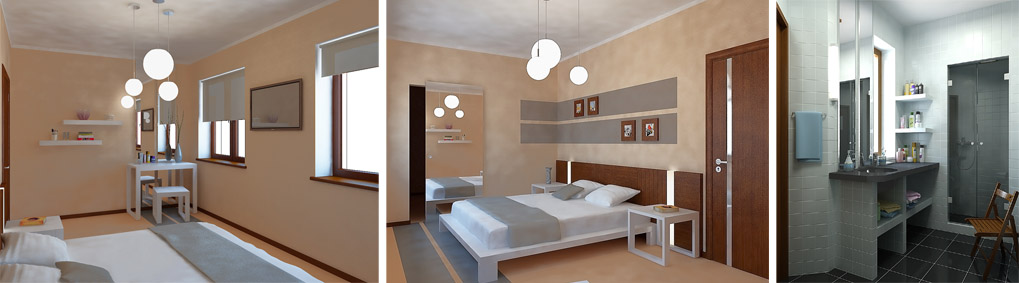

Санвузол із сауною та душем
Cпальна кімната батьків
Вхідна зона, гардеробна, сходи на другий поверх
ПРОЦЕС БУДІВНИЦТВА ПОКРОКОВО

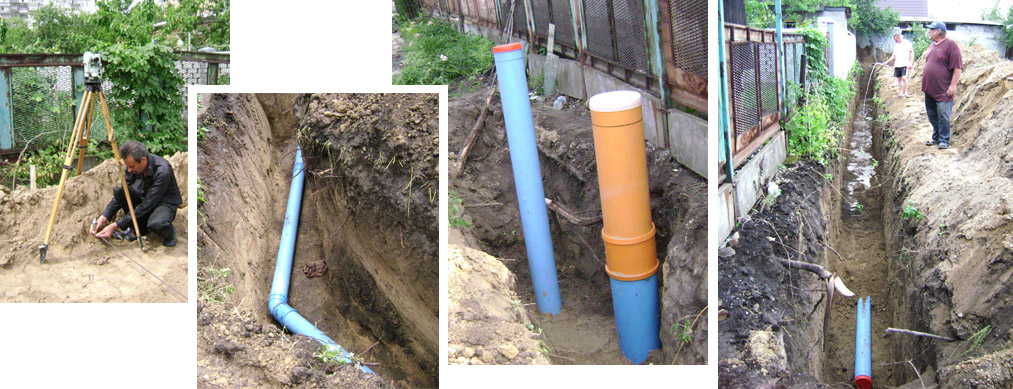

Перед початком будівельних робіт над самою будівлею, було зроблено траншею, в яку було вкладено грунтовий теплообмінник вентиляційної системи. На фото можна побачити процес укладання труби (авадукт-термо "Рехау") та утрамбовкою грунту навколо неї.
Далі Ви можете побачити процес зведення самої будівлі.

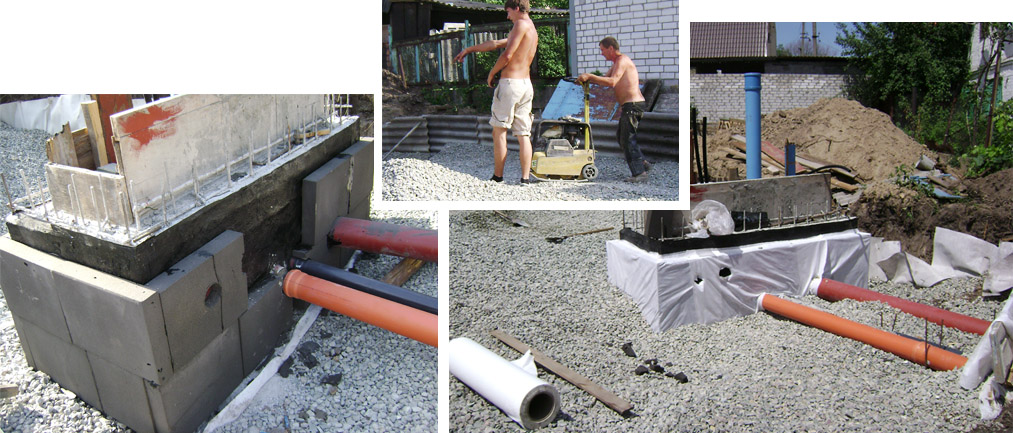

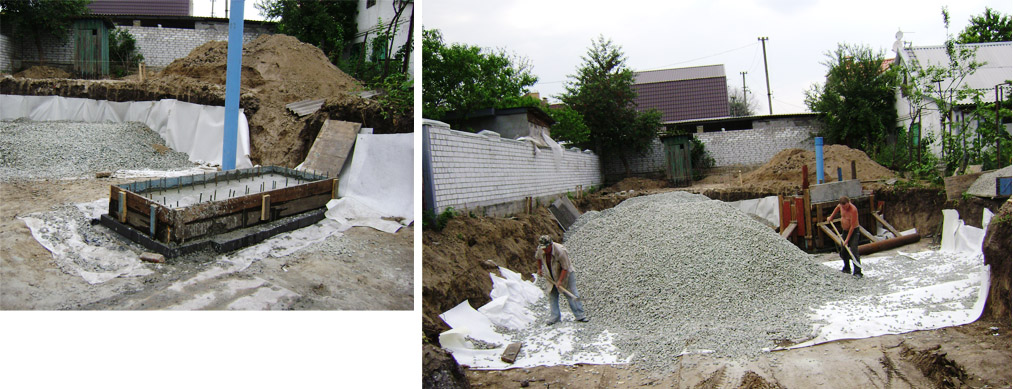

Риття котловану та влаштування приямку під коммуникації.
Після влаштування приямку "ємність" із геотекстилю було заповнено щебенем.
Всі комунікації (труби водопостачання, теплової помпи, мережа електричного струму, зазезмлення, слаботочки та каналізації) було прокладено в товщі щебню в спеціальних гільзах та рукавах.

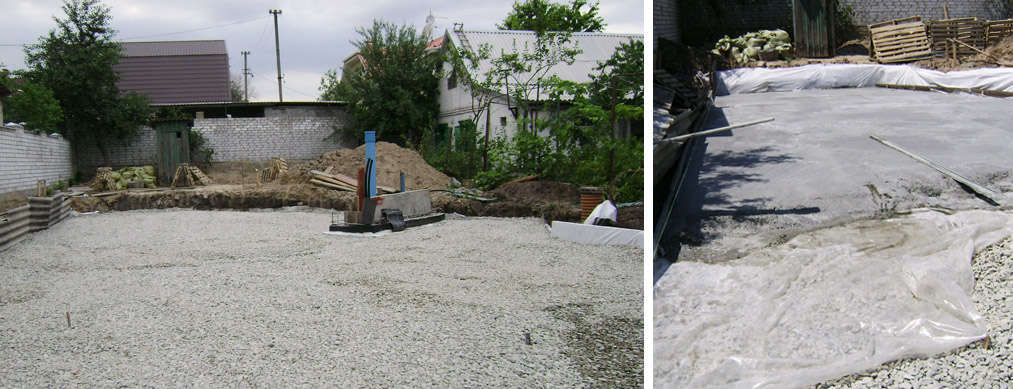

Після цього щебень було ущільнено.

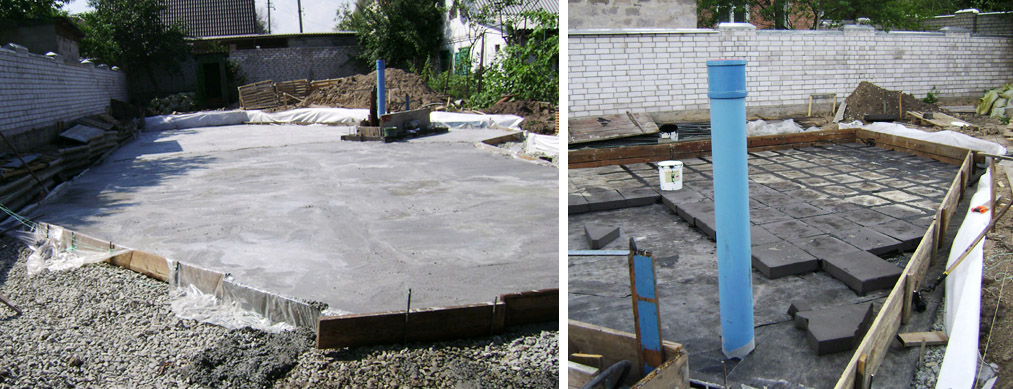

По утпамбованому щебню було залито бетонну підготовку.
По бетонній підготовці було прокладено гідроізоляцію та наклеєно плити вспіненого скла.

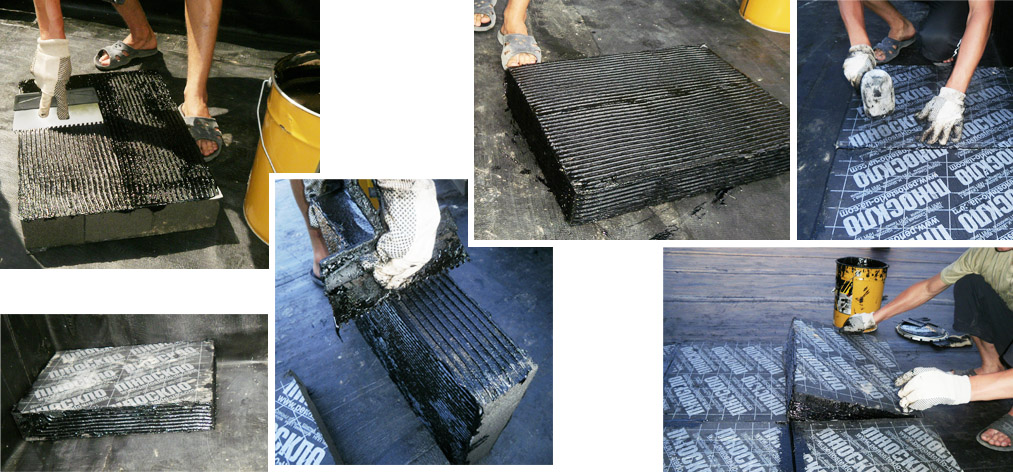

Піноскло вкладається на холодний бітумний клей, який накладається на плити зубчастим шпателем.

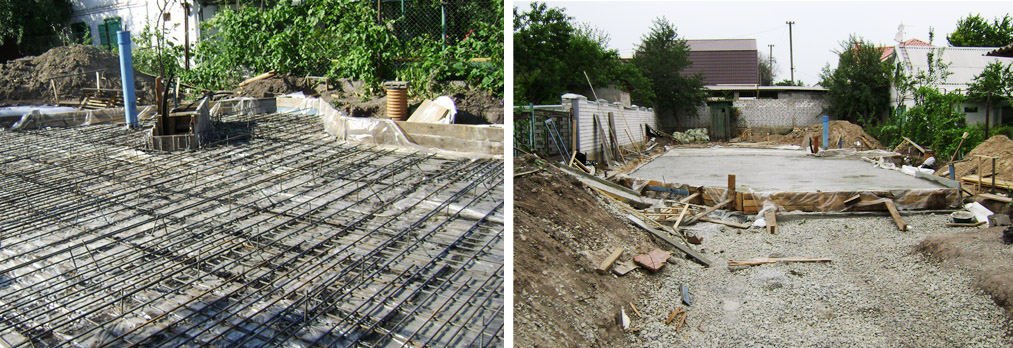

Після цього можна приступати до виконання самого фундаменту: зв'язка арматури фундаментної подушки та заливку бетоном.
Фундаментну подушку, яка знаходиться з "теплого боку будівлі" (за шаром утеплювача) не треба вистоювати, і вже через тиждень після заливки фундаментної плити ми починаємо зводити стіни першого поверху.

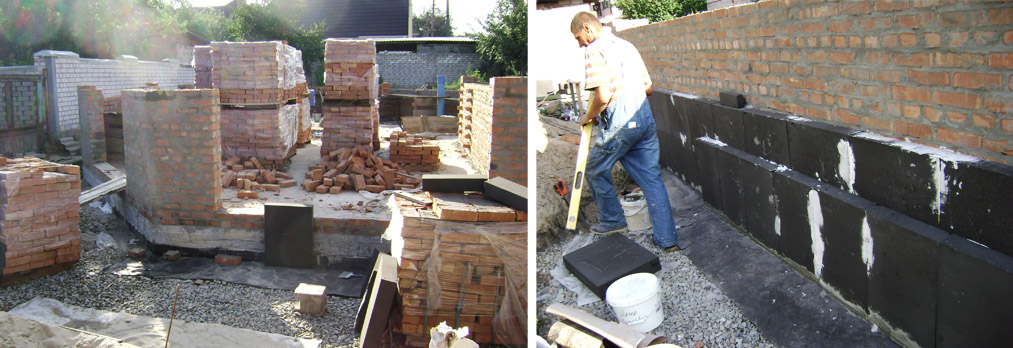

Цегляні стіни також утеплюються зназовні двома шарами утеплювача (з перекриттям швів).

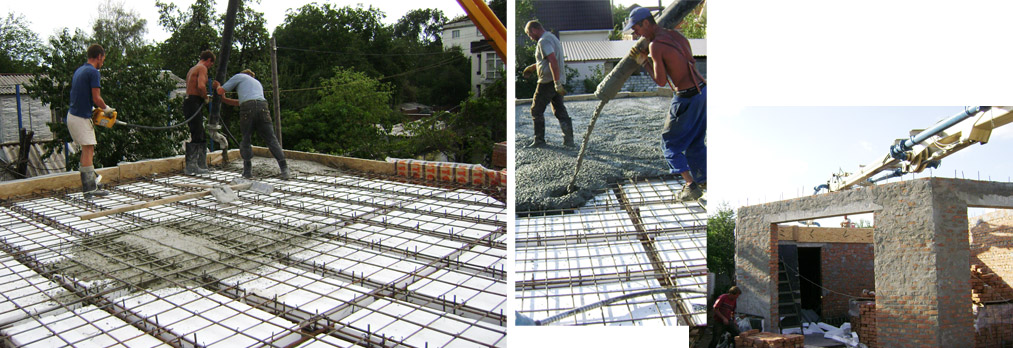

Після зведення стін першого поверху, проводяться роботи із влаштування перекриття (в цьому випадку - дворівневе перекриття).
Готовий арматурний каркас перекриття заливається бетонною сумішшю.

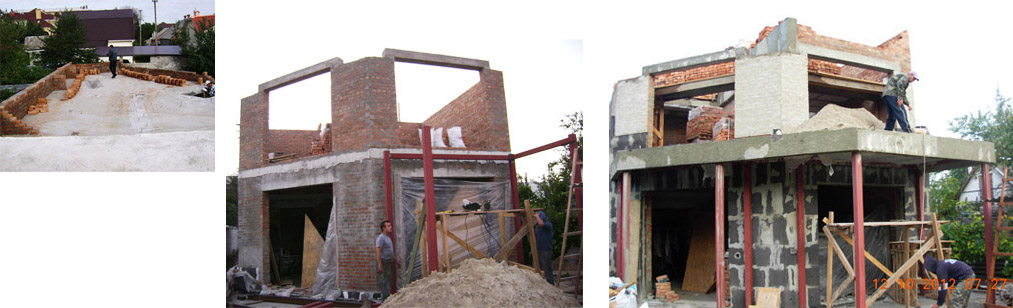

За тиждень після заливки перекриття першого поверху, продовжуються роботи з влаштування масивних цегляних стін другого поверху.
Після монтажу наружного утеплення стін (вспіненим склом) можна монтувати і окремо стоящу терасу.
Заливка перекриття другого поверху.
Утеплення зовнішніх стін вспіненим склом (в два шари з перекриттям швів).

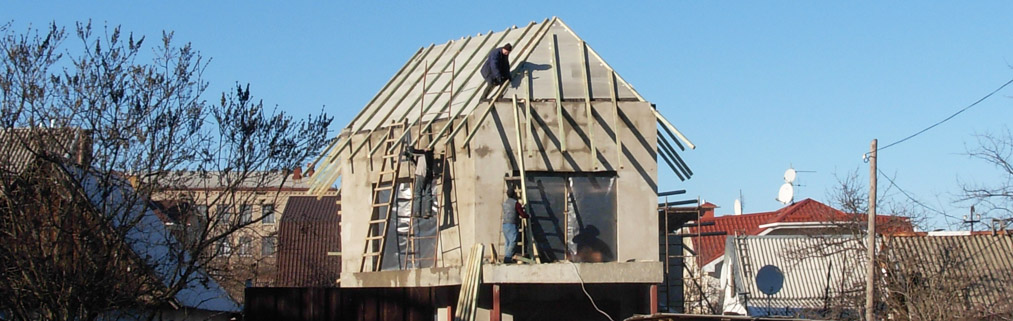

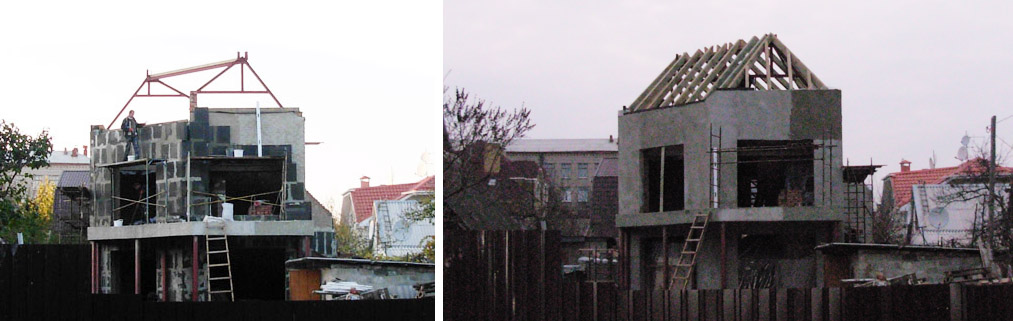

Монтаж терраси та металевих балок даху.

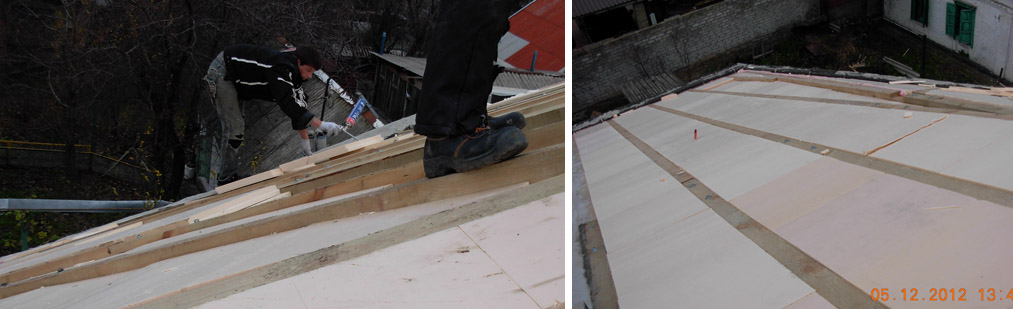

Влаштування утплення між кроквами даху.

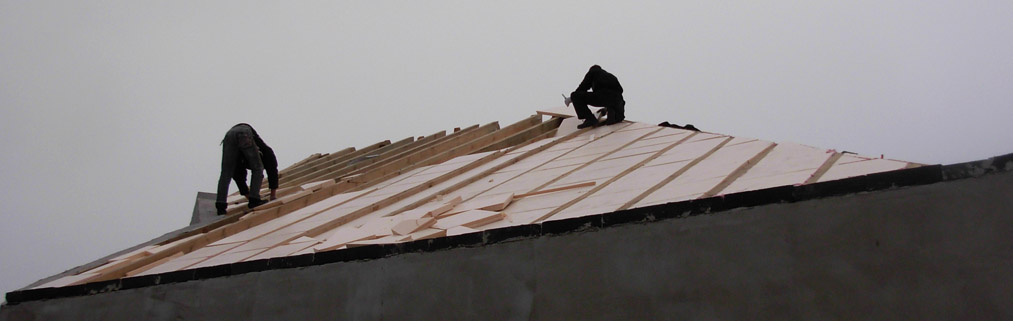

Влаштування шару утеплення (по несучим кроквам) та монтаж дублюючого шару крокв (під черепицю).

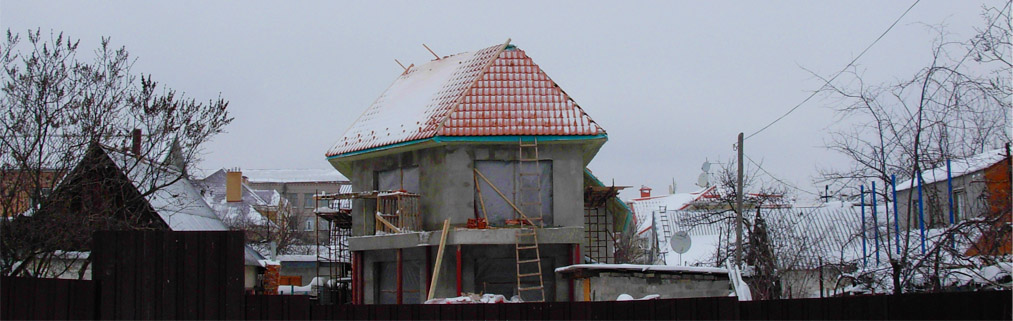

Влаштування черепичної покрівлі.

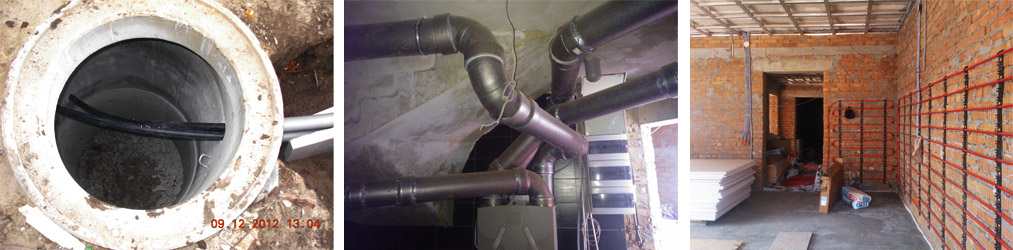

Влаштування колодязя грунтового контрура теплової помпи.
Монтаж вентиляційної системи з рекуперацією в технічному приміщенні.

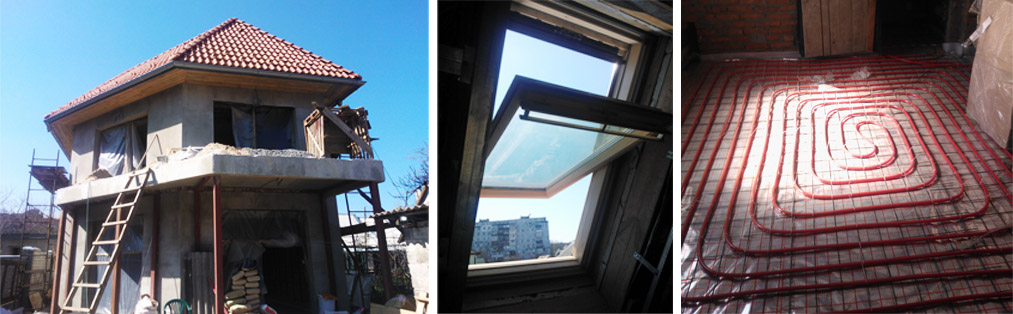

Влаштування теплих/холодних стін.
Влаштування терраси.
Внутрішні роботи.

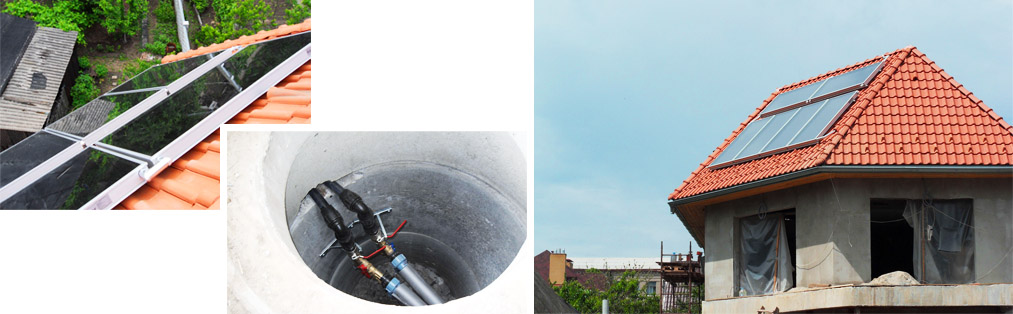

Монтаж сонячних колекторів та грунтового контура теплової помпи.

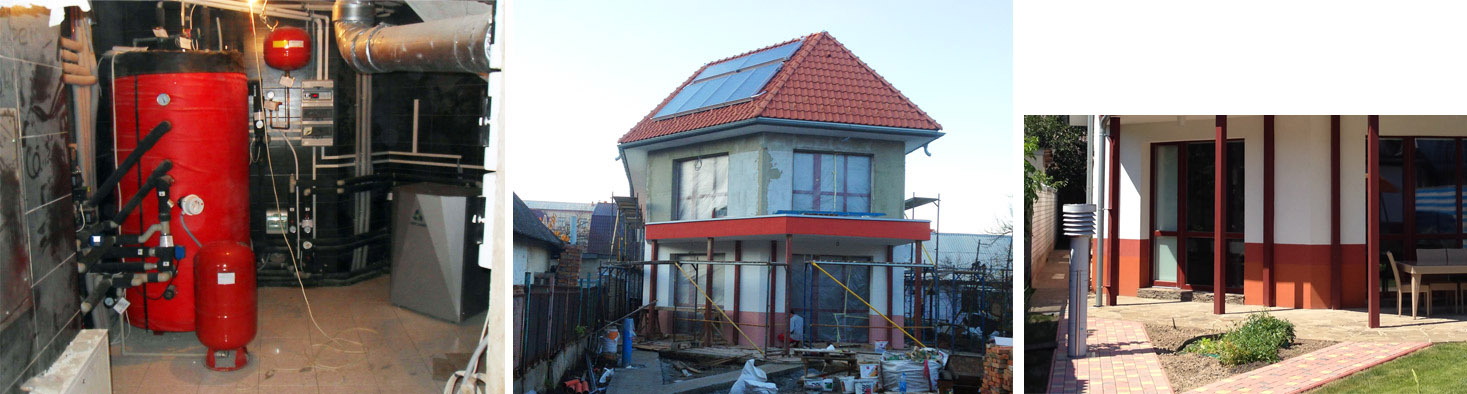

Обв'язка технічного приміщення.

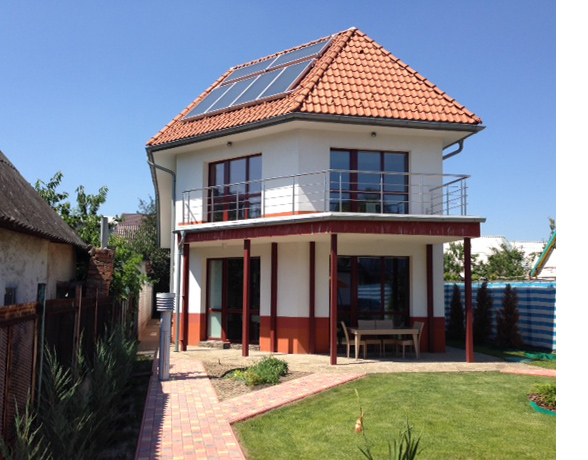

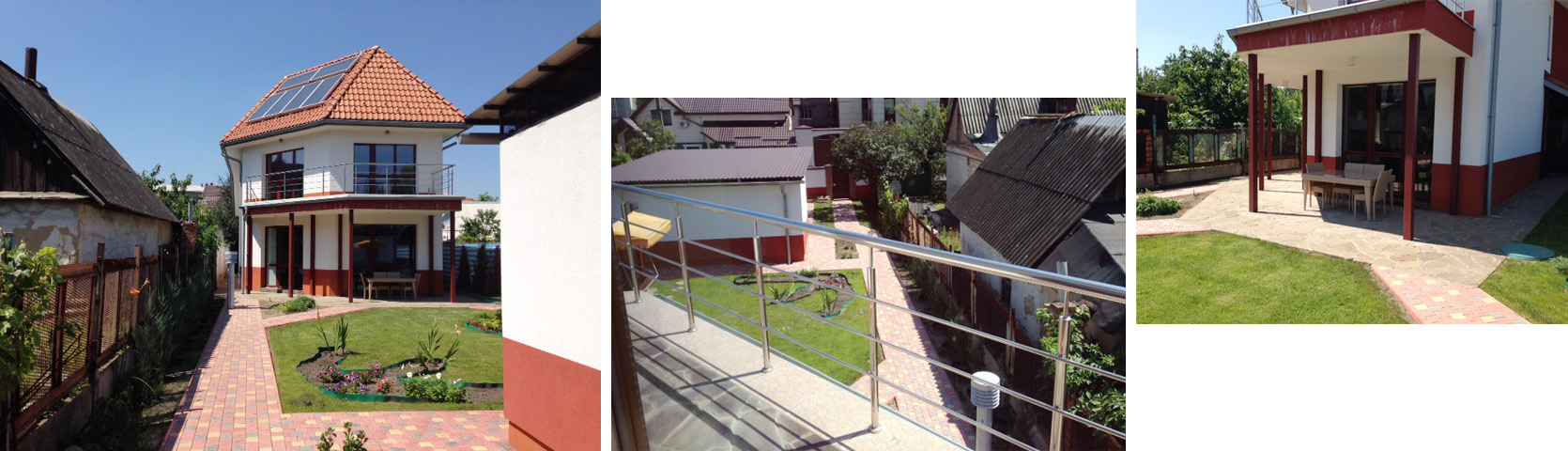

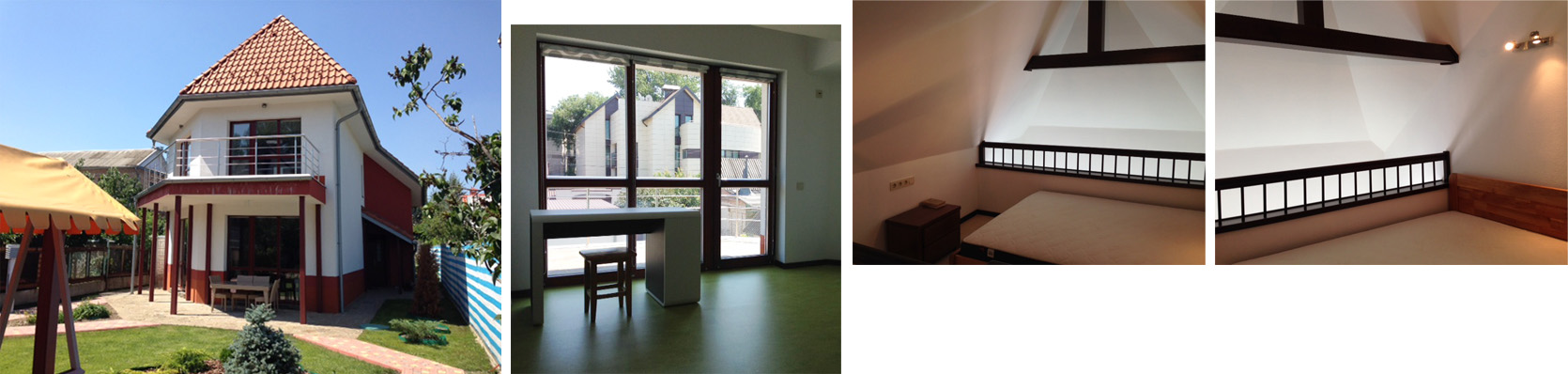

Зовнішній вигляд будівлі сьогодні
Вигляд із балкону другого поверху.
Інтер'єти будівлі:
Кабінет.
Гостьова кімната в мансардному поверсі.

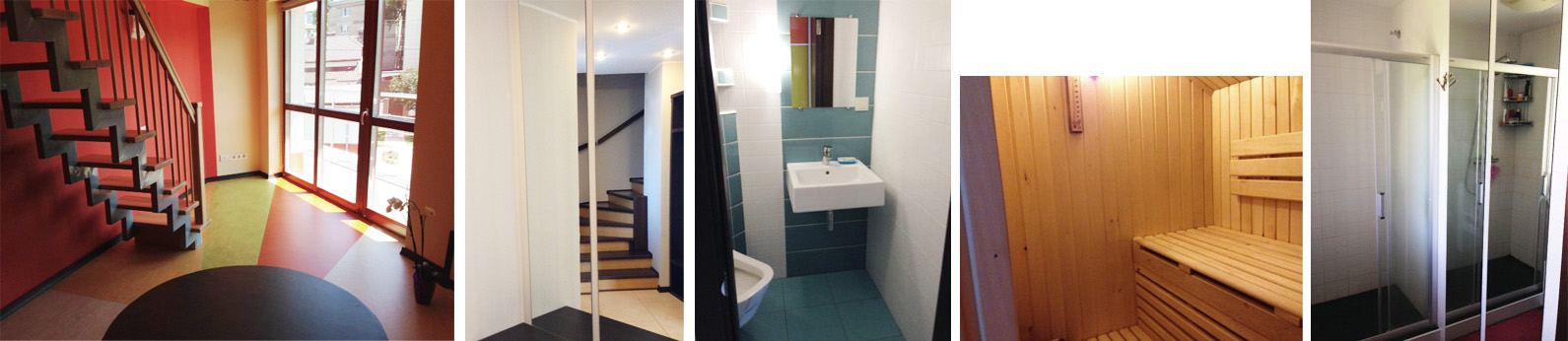

Бібліотека. Вхідний холл. Сауна.

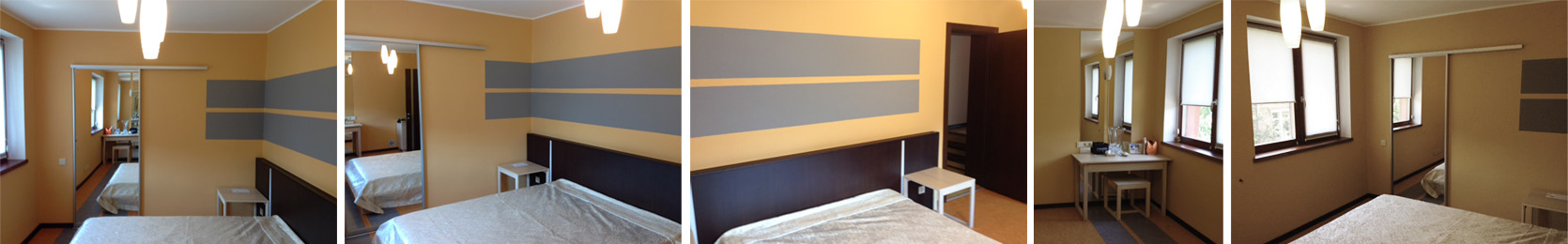

Спальна кімната батьків.

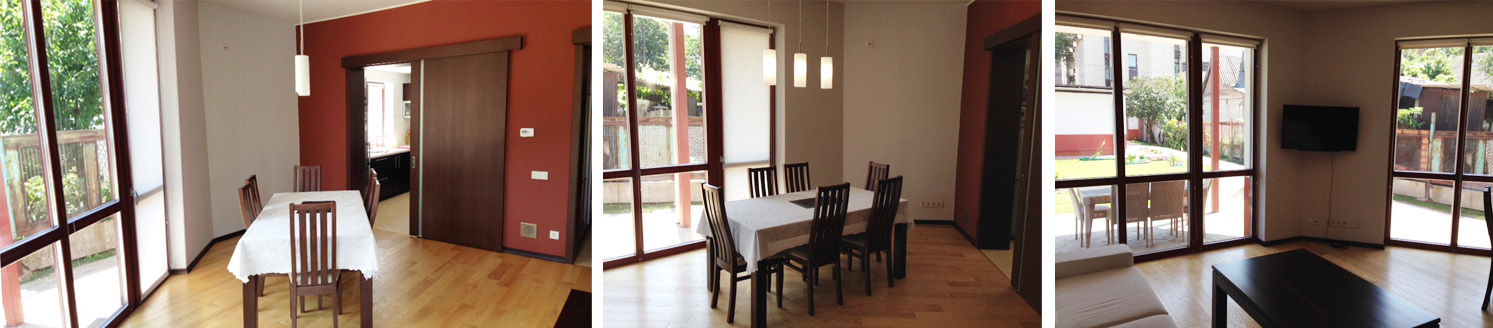

Їдальня. Площинне осклення південнох сторони. Темне, червоне забарвлення глиняної стіни, яка має сприймати пасивно тепло від променів сонця.

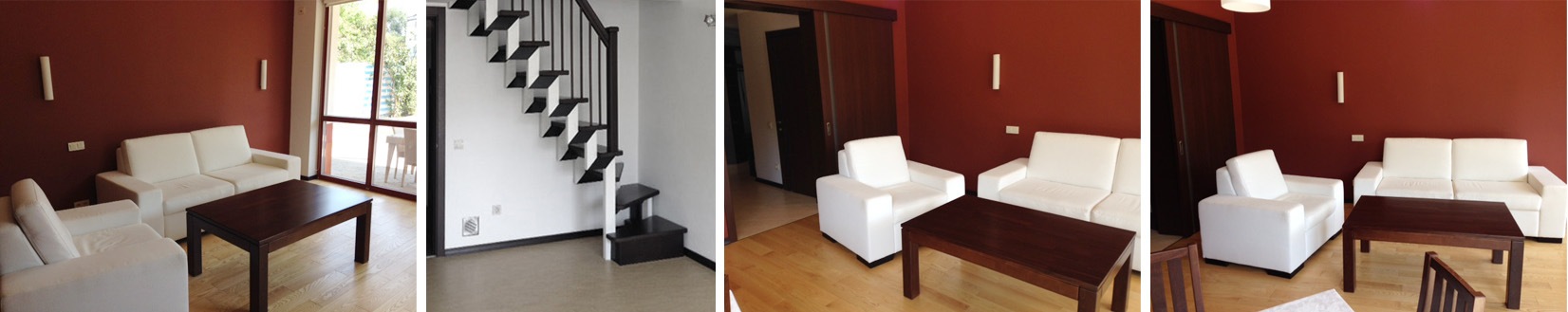

Вітальня.

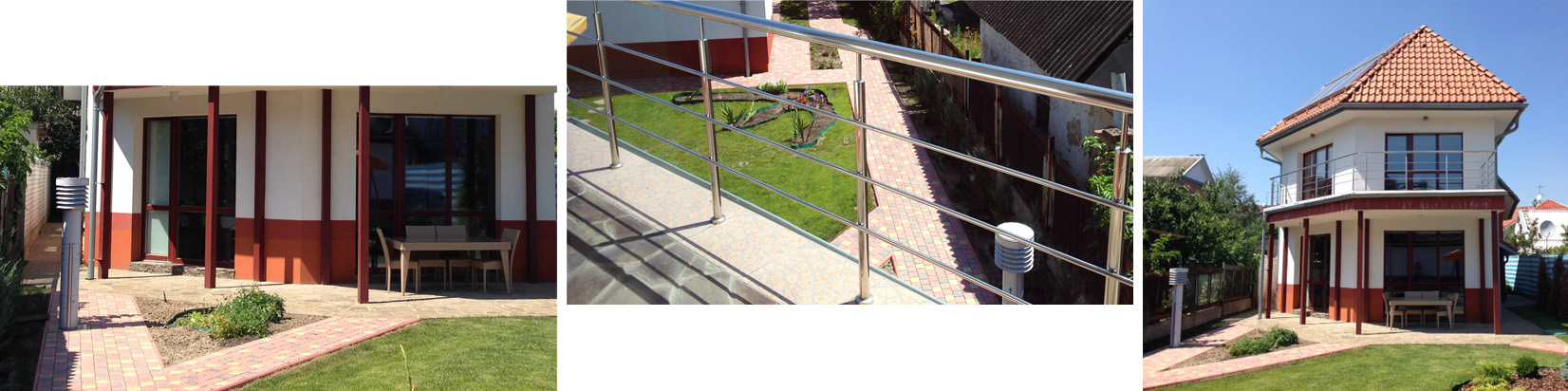

Зовнішній вигляд будівлі сьогодні.
Економічні вигоди енергопасивної та екологічно чистої будівлі
. . .
