СТАТЬИ ЭКОЛОГИЯ В АРХИТЕКТУРНОМ ПРОЕКТИРОВАНИИ:

Теплоизоляция зданий. Изоляционные материалы

Миф о "дыхании стен"

Конструкция стены: однослойная, двухслойная, каркасник?

Теплоинерционность — расточительство или благо?

Система отопления / кондиционирования: излучение или конвекция?

Комфортная температура воздуха в помещении, это какая?

Окна для пассивного дома

Екологічна концепція будівлі: "пасивний екодім"

Курс лекций по экологии в архитектурном проектировании


КЛАССИФИКАЦИЯ СТАТЬИ ПО СТРАНДАРТАМ И КЛАССИФИКАЦИИ:

Европейская классификация домов по их энергопотреблению

Почему стандарт пассивного дома называется именно «пассивным»?

Принципы пассивного строительства

Архитектурная составляющая пассивного экодома

Экономичекая выгодность энергопассивного экологического дома


ТЕРМИНОЛОГИЯ ОСНОВНЫЕ ПОНЯТИЯ ИСПОЛЬЗУЮЩИЕСЯ НА САЙТЕ И В СТАТЬЯХ ОБ АРХИТЕКТУРНОМ ПРОЕКТИРОВАНИИ:

Компактность здания — это соотношение площади ограждающих конструкций (оболочки зданиия) и всего объема здания (его полезной площади). Чем меньше площадь ограждающих конструкций по отношению к полезной площади здания, тем компактнее оно. Самая компактная геометрическая форма: шар. Самая компактная архитекторная форма: полушар, стоящий на земле.


Оболочка здания - это все без исключения ограждающие конструкции здания, которые граничат с внешней средой: воздухом или твердыми телами: земля, стены других зданий и т.п. В пассивном здании оболочка здания должна быть полностью герметичной.


Окна в пассивном доме - Энергосберегающие окна - обязательная составляющая пассивного дома. Но важным при этом является не только теплопроводность самого стеклопакета, но и теплопроводность рамы, качество соединения рамы и стеклопакета, а также рамы и стены. Подробнее о энергосберегающих окнах читайте в разделе Окна пассивного экодома.


Воздухообмен — это частичная или полная смена воздуха в помещении.


Кратность воздухообмена — это количество полных объемов воздуха данного помещения, заменяемое в час. Например для жилых помещений нормативным является кратность воздухообмена 0,5 — то есть смена полного объема воздуха раз в 2 часа.


Грунтовый теплообменник - это система пассивного подогрева (зимой) или охлаждения (летом) теплоносителя в трубопроводах расположенных под землей. Используется для тепловых насосов и вент.ситем.


Грунтовый теплообменник вентиляционной системы — это система пассивного подогрева (зимой) или охлаждения (летом) воздуха в специальных, посеребренных изнутри, трубопроводах (Awadukt Thermo) расположенных под землей на глубине от 2 м и ниже.

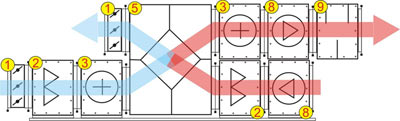

Приточно-вытяжная установка


Приточно-вытяжная вентиляционная установка — это система, которая осуществляет как приток свежего, так и вытяжку отработанного воздуха, обеспечивая необходимую кратность воздухообмена в помещении. Подаваемый воздух в приточно-вытяжной установке очищается от уличных загрязнений фильтрами и нагревается (или охлаждается) до нужной температуры за счет рекупирации, грунтовых теплообменников, водяных или электронагревателей. В состав стандартной приточно-вытяжной установки входят: приточный и вытяжной вентиляторы (8), приточный и вытяжной фильтры (2), водяной или электрический нагреватели (3) или же рекуператор (5), приточный и вытяжной клапаны (1), шумоглушитель (9), объедененные в едином корпусе.


Рекуперация (тепла) (от лат. recuperatio — обратное получение) — это возвращение части материалов или энергии для повторного использования в том же технологическом процессе. Рекуперация или же обратное получение тепла, это процесс, при котором свежий (приточный) воздух обогревается теплым (вытяжным) воздухом. Теплый воздух в рекуперачном теплообменнике отдает большую часть своего тепла приточному воздуху, таким образом теплота из воздуха остается в доме, а не выбрасывается без пользы наружу через открытую форточку.


Рекуператор (от лат. recuperator — получающий обратно, возвращающий) — это теплообменник вентиляционной системы: в нем (в холодное время года) нагретый (использованный) воздух постоянно передает тепло холодному (свежему) воздуху через разделяющую их перегородку. В теплое время года, соответственно, происходит обратный процесс и входящий воздух соответственно охлаждается.


Способы передачи тепла. В природе существуют три вида передачи тепла: прикосновением, излучением и конвекцией. Солнце передает тепло Земле через безвоздушное космическое пространство именно способом излучения. Человек, как теплокровное существо, также постоянно излучает тепло в окружающее его пространство и ощущает температуру поверхностей твердых тел вокруг него на расстоянии 4-5 метров.


Теплопроводность— это способность твердых тел проводить тепло способом передачи энергии мельчайшими частичками вследствие их хаотического движения. При этом кинетическая энергия молекул и атомов (которая и определяет температуру тела) передается другому телу при их непосредственном взаимодействии.

Конвекция— это перенос тепла с помощью перемещения нагретых масс движимых жидких, газообразных и сыпучих веществ в более холодную среду. Передача тепла при этом не возможна без передачи массы.

Тепловое излучение— это способность любых тел при температуре выше 0°К излучать электромагнитные волны инфракрасного (теплового) спектра. Т.и. характеризуется превращением тепла нагретого тела в энергию электромагнитных волн, которые могут поглощаться другими твердыми телами, снова превращаясь в тепловую энергию.

Диатермический— (греч., от dia чрез, и therme теплота; диатермичный, теплопрозрачный) хорошо проводящий лучистую теплоту.

Излучающее отопление - это отопление/охлаждение (кондиционирование) здания с помощью излучающих (тепло/холод) плоскостей стен или пола.

Излучающее тепло (как и холод - летом) стен воспринимается людьми как наиболее приятное, ведь при излучении тепла вертикальными поверхностями стен напрямую вертикально-расположенному телу, обеспечивается максимальная комфортность ощущений человека.

Воздух же при таком отоплении не перегревается, а остается на уровне самой здоровой для человеческих легких температуры: 18-19 градусов. Также и охлаждение с помощью твердых излучающих поверхностей (а не за счет охлажденного воздуха, как это делают привычные всем и вредные кондиционеры) обеспечивает создание здоровой и комфортной атмосферы в помещении.

Излучающее тепло, в отличии от конвекционного (подогревающего воздух, а уже через воздух все твердые тела), позволяет избежать образования сквозняков и других нежелательных движений воздуха в помещении.

Отопление

Эксперименты показывают, что при холодных стенах (не досточно утепленных стенах), человек воспринимает температуру окруающего воздуха намного холоднее, чем она есть в действительности, так как тепло тела человека "высасывают" любые холодные предметы, расположенные на расстоянии до 4-5 метров (в нашем случае - это холодные стены).

Напротив, в хорошо теплоизолированом помещении и при наличии излучающих тепло плоскостей даже при более низких температурах воздуха, человек чувствует себя комфортно и тепло.

Отопление

50% относительная влажность воздуха в помещении - это залог здорового климата, отсутствия в воздухе микробов, бактерий, и, как следствие, значительное снижение вероятности заболеваний дыхательных путей.

Для регуляции относительной влажности воздуха в помещении необходимо производить отделку помещений (внутренний слой стен, пола, потолка) диффузионно-открытыми материалами, имеющими способность впитывать лишнюю влагу, и, при необходимость, отдавать ее назад в помещение. Такими материалами являются: глинянная штукатурка, деревянный паркет под маслом или воском, бумажные обои, натуральный линолеум, немного и гипсокартон.

Пеностекло (вспененное стекло) – это универсальный теплоизоляционный материал, который представляет собой ячеистое стекло, состоящее из множества герметически замкнутых пузырьков шарообразной формы размером 0,5-0,2мм (что гарантирует отличные теплоизоляционные свойства матераила). Герметическая замкнутость стеклянных ячеек обуславливает непроницаемость пеностекла для пара и влаги, постоянство теплопроводности и прочности, высокую сопротивляемость выдуванию ветром в течение сотен лет. Срок службы пеностекла практически бесконечен.

Уникальные эксплутационные характеристики пеностекла делают этот изоляционный материал идеальным для утепления любых конструкций:

  • полная экологическая и гигиеническая безопасность
  • высокая прочность, безусадочность при низкой плотности (высокая прочность на сжатие: от 0,7 до 4 мПа)
  • стабильно низкая теплопроводность (от 0,45 до 0,66 Вт/(м*К) не изменяется от влажностных и температурных зарактеристик среды)
  • хорошое шумопоглощение (до 56 Дб)
  • коэффициент теплового линейного расширения, аналогичный показателям железобетона
  • высокая морозостойкость
  • чрезвычайно широкий эффективный диапазон температур (от -200°С до +500°С)
  • влагопроницаемость и паропроницаемость равны нулю, пеностекло не пропускает жидкости и пара ни одним из способов переноса вещества (конвекция, капиллярные явления, диффузия и т.п.)
  • полностью негорючий, не выделяющий токсичных веществ материал (не выделяет дыма, не поддерживает горения)
  • не подвержен поражению бактериями и грибками, не проходим для грызунов, насекомых и т.п.
  • стойкий ко всем обычно применяемым кислотам и их парам
  • удобный в обработке, простота монтажа (даже на криволинейных поверхностях)
  • небольшой вес (создает небольшую доп. нагрузку на несущие конструкции и фундамент)
  • срок службы - неограничен

Из СХЕМЫ зависимости качества воздуха от его относительной влажности мы наглядно видим, что относительная влажность в помещении в диапазоне 40-60% играет высокую роль в постоянном поддержании здоровья человека и является залогом комфортных условий жизни.

Перейти к инженерному справочнику: "Комфортные (приемлемые) уровни относительной влажности для человека".

влажность в помещении

Пассивный дом (из нем. Passivhaus) — это дом с малым потреблением энергии (около 10 % от обычного энергопотребления). Дом проектируется таким образом, чтобы не активно (с помощью инженерного оборудования и использования энергоресурсов), а пассивно (то-есть с помощью архитектурно-планировочного решения) поглощать, аккумулировать и сохранять максимальное количество тепла (а летом - холода) из окружающей среды. Это достигается посредством соответствующего архитектурного проектирования, которое обеспечивает попадание внутрь здания максимального количества низкого зимнего солнца, защиту от перегрева высоким летним, максимально долгое сохранение этого полученного тепла /или холода/ с помощью качественной теплоизоляции и соответствующего пространственно-планировочного решения (базирующегося на принципе зонирования).

Пассивный дом в идеале стремиться быть независимой энергосистемой (дом нулевой энергии). Отопление, охлаждение, вентиляция и горячее водоснабжение пассивного дома обеспечивается, в идеале, альтернативными источниками энергии (тепло/холод земли, тепло солнца, энергия ветра), за счет установок возобновляемой энергии: тепловых насосов, солнечных коллекторов, земляных теплообменников и т.д. Европейский стандарт пассивного дома предусматривает потребление энергии на отопление дома не более 15 кВт·ч/год на квадратный метр здания.


Термин "пассивный экодом" - это мое изобретение (Т.Эрнст).

Я вкладываю в этот термин следующее значение:

Первая часть в этом словосочетании: "ПАССИВНЫЙ" - означает пассивность дома в понимании Института пассивного дома в Дармштадте (то есть потребление на отопление не более 15 кВт·ч/м2 в год, герметичность и качественное утепление внешней оболочки здания, использование системы вентиляции с рекуперацией, ну и прежде всего - создание правильной пассивной архитектуры, направленной на пассивное улавливание и аккумулирование тепла внутри дома).

Вторая часть: "ЭКО" - появилась благодаря созданию в доме экологической, здоровой и максимально комфортной атмосферы, которая достигается, как с помощью использования экологически чистых природных материалов во внутренней отделке дома, так и благодаря излучающей системе отопления/охлаждения (вместо пересушивающей и перегревающей воздух - конвекционной), а также благодаря постоянному притоку свежего (пассивным образом пред подогретого или пред охлажденного) воздуха. При этом и система отопления, вентиляции и натуральные диффузно-открытые материалы во внутренней отделке и обстановке дома обеспечивают постоянное поддержание в доме здоровой влажности, отсутствие эмиссий во внутренней пространство и комфортность проживания.

Еще раз следует подчеркнуть, что комфортность и благотворность климата в пассивном экодоме обеспечивается за счет поддержания постоянной здоровой влажности воздуха (в диапазоне от 40% до 60%) и НЕ ПОСТОЯННОЙ температуры ВОЗДУХА, которая обязательно должна МЕНЯТЬСЯ в зависимости от НАРУЖНОЙ температуры (и может колебаться в течении года в диапазоне от +18°C до +30°C! Этот пункт очень важен... в противном случае человек будет жить как в теплице, в полностью искусственных условиях "космического корабля" - без так необходимых человеку изменений и связи с окружающей средой!

Так, зимой - комфортной и здоровой температурой ВОЗДУХА в помещении - является температура на уровне +18°C, в переходный период +20°C..., ближе к лету - уже +24°C, а в летний зной при +38°C на улице - воздух и в помещении должен быть тоже выше (во избежание резкого перепада от горячего к холодному!) - и его температура может подниматься вплоть до +30°C... При этом, следует понимать, что речь идет именно о здоровой температуре ВОЗДУХА, а КОМФОРТ проживания достигается за счет изменения температур ТВЕРДЫХ ТЕЛ вокруг человека (другими словами - "темперирования стен"). Так зимой - стены в экодоме излучают тепло +28°C, в переходный период +25°C, а летом - уже только +22°C. Таким образом достигается комфорт ощущений и здоровая атмосфера в пассивном экодоме:

Летом, при температуре воздуха +30°, но холодных стенах +22°C (которые на расстоянии "высасывают" из человека излишки тепла - даря ему ощущение "как в гротике"... на берегу моря в летний зной) - человеку прохладно и приятно, не смотря на достаточно высокую температуру воздуха. То же происходит и зимой, ведь температура именно воздуха не является основополагающей в ощущении теплового комфорта: поэтому при +18°C (постоянно свежего!) воздуха в помещении, но постоянных +28°C - которые излучаются стенами вокруг человека - ощущения прекрасные, человеку тепло, а воздух, которым он дышит, остается достаточно влажным и прохладным (то есть здоровым для легких человека!).

Именно поэтому пассивный экодом - это не ТЕПЛИЦА! и человек живет в нем НЕ в искусственной атмосфере, а действительно в максимально приближенной к натуральному природному климату, замечая и ощущая собственным телом изменения, происходящие в окружающей среде.

Пассивный экодом - это экономный, комфортный и в то же время здоровый (для человека и его природного окружения) дом.


Тепловизор - это устройство для наблюдения за распределением температуры исследуемой поверхности. С его помощью проводится термографирование, при котором, регистрируемое температурное поле обследуемой поверхности отображается в режиме онлайн на дисплее телевизора (или фотоапарата). Для наглядности каждое значение температуры отображается своим цветом (красное - высокие температуры, синее - низкие).


Тепловой насос (ТН) - это техническое устройство, реализующее процесс переноса низкотемпературной теплоты, не пригодной для прямого использования, на более высокотемпературный уровень. По аналогии с водяными насосами, перекачивающими воду, ТН "перекачивают" тепло. Иными словами, они являются трансформаторами тепла, перенося его из низкотемпературных источников (грунта, воздуха, воды, хозяйственно-бытовых стоков, шахтных вод, промышленных сбросов и т.п.) на высокий уровень, получая теплоноситель, пригодный для тепло- и хладоснабжения зданий. При этом, затрачивая 1 кВт∙ч электроэнергии на работу компресоров в ТН, можно получить около от 3кВт∙ч тепловой энергии (от воздуха) до 5,5кВт∙ч тепловой энергии (от грунта).


Теплопроводность — это перенос теплоты структурными частицами вещества (молекулами, атомами, электронами) в процессе их теплового движения. Такой теплообмен может происходить в любых телах с неоднородным распределением температур, но механизм переноса теплоты будет зависеть от агрегатного состояния вещества. Явление теплопроводности заключается в том, что кинетическая энергия атомов и молекул, которая определяет температуру тела, передается другому телу при их взаимодействии или передается из более нагретых областей тела к менее нагретым областям.


Коэффициент теплопередачи — это интенсивность теплопотерь материала или конструкции, то-есть: количество тепла, проходящего через 1 м² той или иной ограждающей конструкции (например, через стену, крышу или фундамент) за единицу времени. Чем меньше значение коэффициента теплопередачи, тем выше теплоизоляционные свойства конструкции.


Качественное утепление — теплопроводность (U-Wert) плотных ограждающих конструкций (фундамента, стен, крыши) в пассивном доме не должна превышать 0,15Вт/(м²·К). Теплопроводность окон и других светопрозрачных конструкций не должна превышать U=1Вт/(м²·К).


Точка росы - точкой росы при заданном давлении называется температура, до которой должен охладиться воздух, чтобы содержащийся в нём водяной пар достиг состояния насыщения и начал конденсироваться в росу. Точка росы определяется относительной влажностью воздуха. Чем выше относительная влажность, тем точка росы выше и ближе к фактической температуре воздуха. Чем ниже относительная влажность, тем точка росы ниже фактической температуры. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.


Мостик тепла (часто "мостик холода") — так называют конструктивные участки здания, на которых из-за нарушения непрерывности теплоизоляционной оболочки происходит повышенная теплоотдача (окна, двери, углы, стыки конструкций, выносы балконов и т.п.). Правильно говорить "мостик телпа" - так как через конструкции движется именно тепло, а не холод.


Тест на герметичность «Blower Door Test»— это способ измерения герметичности здания через разность давления. В помещении при помощи нагнетателя воздуха создается разница давления по отношению к наружному воздуху и определяется объем воздуха, который проникает наружу через возможные щели в обшивке здания. Этот поступающий воздух при помощи специальных устройств делается «видимым» и таким образом устанавливается местонахождение щелей и неплотностей. Результатом измерений является показатель n50: процент обмена воздуха при заданном давлении в 50 Паскаль. Для пассивных домов этот показатель не должен превышать 0,6/h.


Экологический дом (экодом) — это не просто дом из экологически чистых материалов, которые НЕ ВРЕДЯТ здоровью человека, живущему в нем, — это комфортный и во всех отношениях "приятный" для жизни дом, в котором:

  • система отопления (излучающими поверхностями) передает тепло напрямую (волнами) телу человека, а не способом конвекции, подогревая воздух до вредной для легких человека температуры (выше 18-19 градусов) и вызывая неприятные для человека завихрения воздуха;
  • здоровое охлаждение здания (с помощью тех же излучающих холод поверхностей) препятствует переохлаждению воздуха, а также накоплению вредных веществ в нем (которое происходит в обычных кондиционерах);
  • "теплые" (хорошо утепленные) стены - обеспечивают отсутствие "высасывания" тепла из тела человека;
  • глиняная штукатурка обеспечивает постоянную 50% влажность воздуха в помещении, что является лучшей защитой от заболеваний дыхательных путей;
  • система контролируемой приточно-вытяжной вентиляции (с рекуператором и пассивным грунтовым теплообменником) обеспечивает постоянный приток комфортного (подогретого или же охлажденного) чистого воздуха, без возникновения эффекта сквозняка;
  • правильно спроектированная система горячего водоснабжения обеспечивает постоянную, комфортную температуру воды, которая появляется в кране сразу же, после его открывания.

Таким образом - экологический дом в первую очередь заботиться о комфортном самочувствии и сохранении здоровья своих жильцов, а кроме этого, он еще и бережет энергию и окружающую нас среду.
