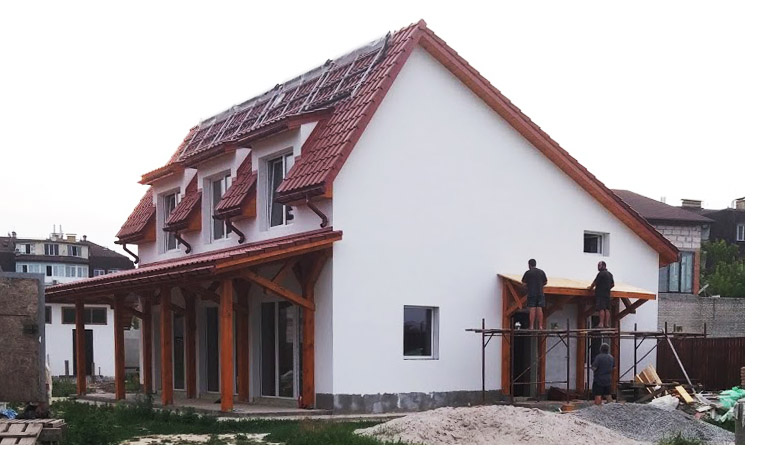

ПРОЕКТ и СТРОИТЕЛЬСТВО энергоэффективного ЭКОДОМА в с.Чубинське, Украина Фасад

Небольшой жилой дом (общей площадью без террасы 212 м²) расcчитан на комфортное проживание 4-6 человек: семьи с двумя или тремя детьми, а также бабушки или гостя.

Возможным является отзеркаленное (по оси север-юг) решение плана, со входом соответсвтенно на выбор: с востока или с запада.

Проектирование 2012-2013гг. Строительство 2014-2015гг.

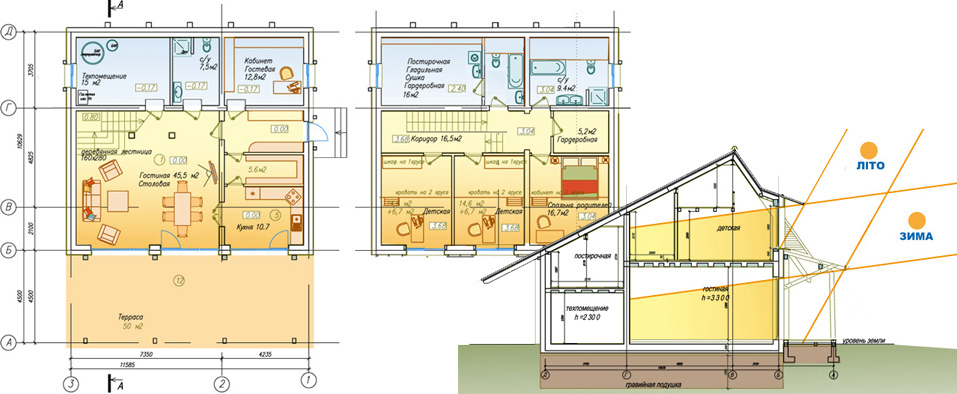

ПЛАНЫ

Вариант входа с востока

ПЛАНЫ

КОНЦЕПЦИЯ, РАЗРЕЗ

Все жилые комнаты дома ориентируются на южную сторону. Через огромное южное остекление они получают большое количество тепла и света от низкого зимнего солнца, и защищены "пассивно" от летнего перегрева с помощью соответствующих архитектурных элементов.

С севера "буферные" зоны вспомагательных помещений (с/у, кладовые, техническая и котельная) защищают дом от холодных северных ветров. Эта сторона - послностью глухая. Таким образом при огромном количестве остекления в доме все-таки полностью исключаются теплопотери через северное остекление. А остекление южной стороны дает зимой гораздо больше теплопритоков в дом, чем теряет тепла из дома.

ПЛАНЫ

Кроме энерговыгодности, такая планировка также позволяет жить в доме в большем единении с природой - это происходит благодаря прямой связи с окружающим миром через почти сплошное остекление одной из стен. В доме, не смотря на его небольшие размеры, - просторно и комфортно - этому помогает ощущение нескончаемости пространства, зрительная связь с которым осуществляется через остекление южной стены.

И, конечно же, - инсоляция! Большое количество природного солнечного света легко попадает в помещения, дает более полное ощущение жизни, экономит энергию на дополнительном освещении и является более здоровым для глаз, чем искусственное.

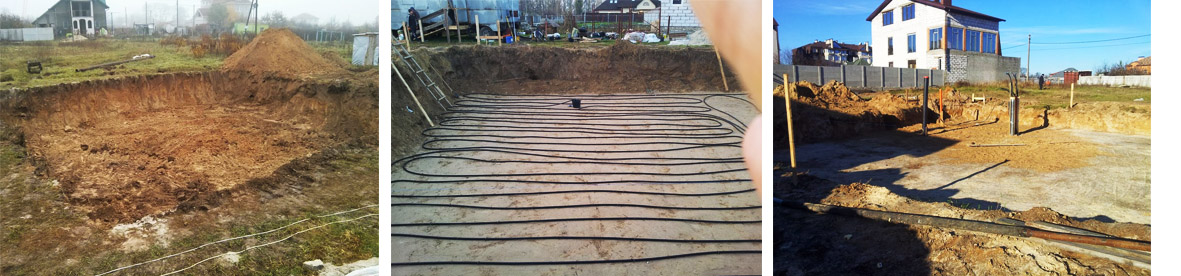

Устройство котлована.

Укладка грунтового контура и коммуникаций.

Стройка

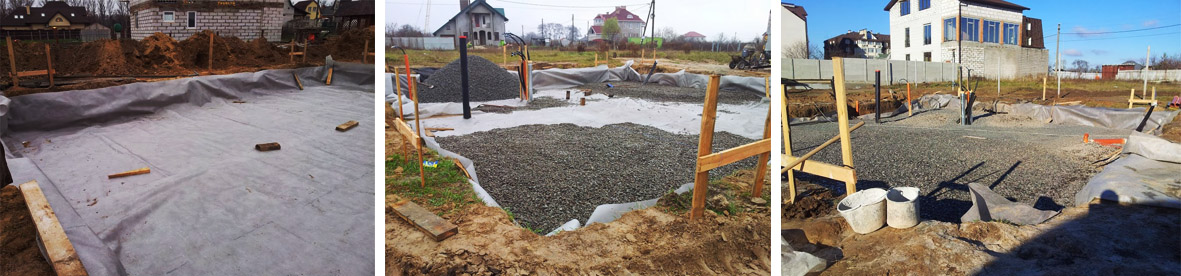

Устройство щебневого основания.

Стройка

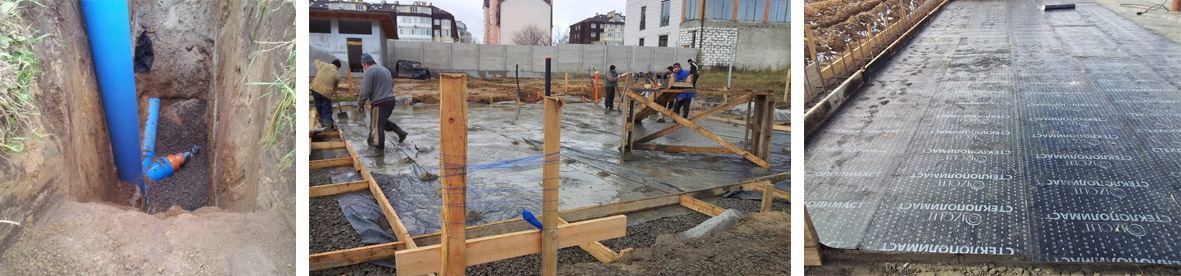

Укладка трубы Awadukt-Thermo - грунтового теплообменника вентиляционной системы.

Устройство изоляции под фундаментную подушку.

Стройка

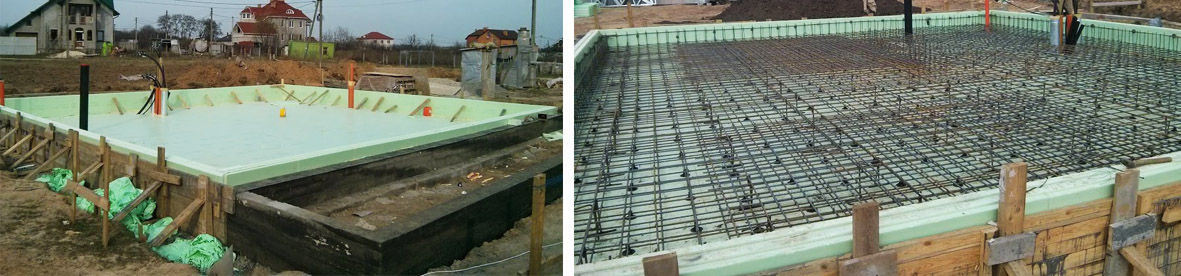

Утепление фундаментной подушки 20 см экструдированного пенополистирола.

Монтаж арматурного каркаса фундаментной подушки (по слою экструдированного пенополистирола).

Стройка

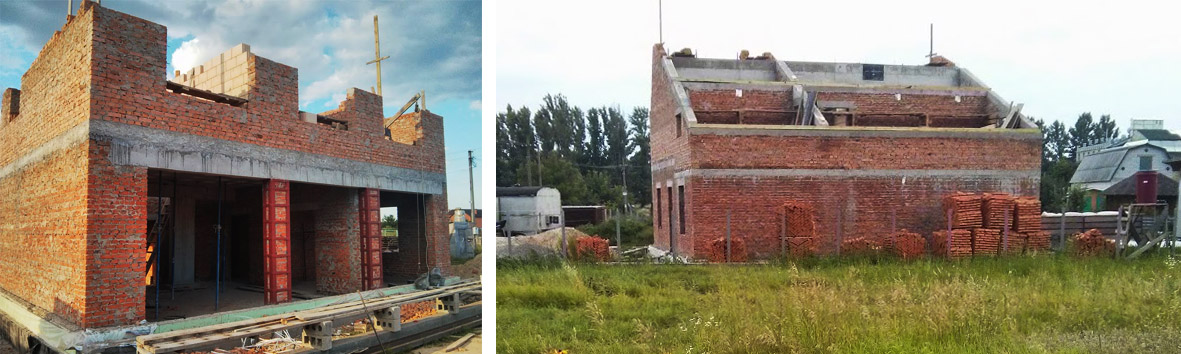

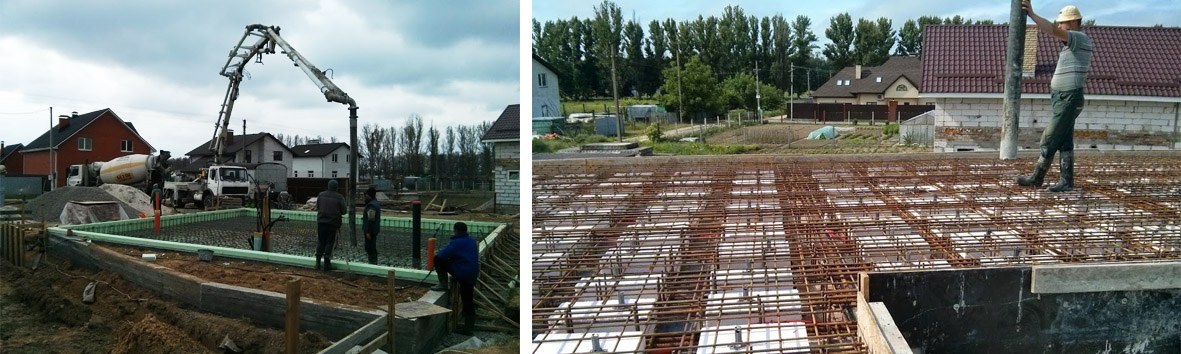

Устройство фундаментной подушки, возведение кирпичных стен первого этажа.

Монтаж монолитного ж/б ячеистого перекрытия.

Стройка

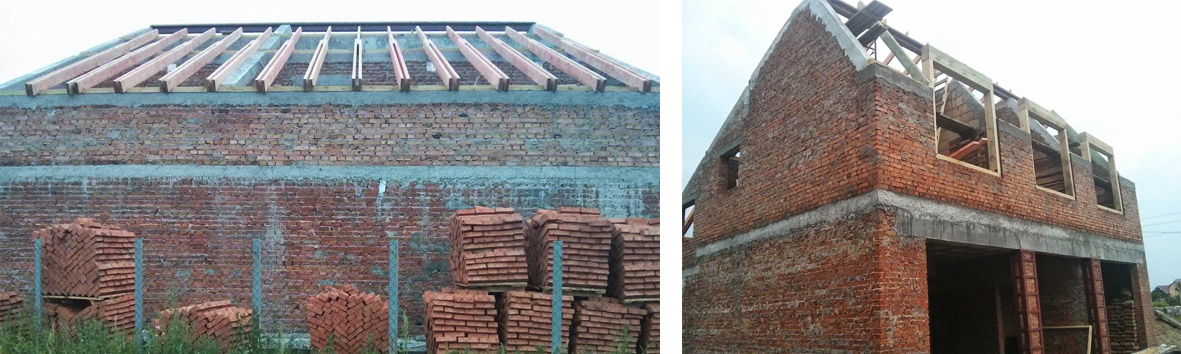

Возведение кирпичных стен мансардного этажа.

Стройка

Монтаж стропильной системы (возибежание возникновения тепловых мостов - стропила обрезаются по мауерлату и утепляются снаружи).

Стройка

Подготовка устройства солнечных коллекторов на крыше готового здания, ориентированной точно на юг.

Стройка

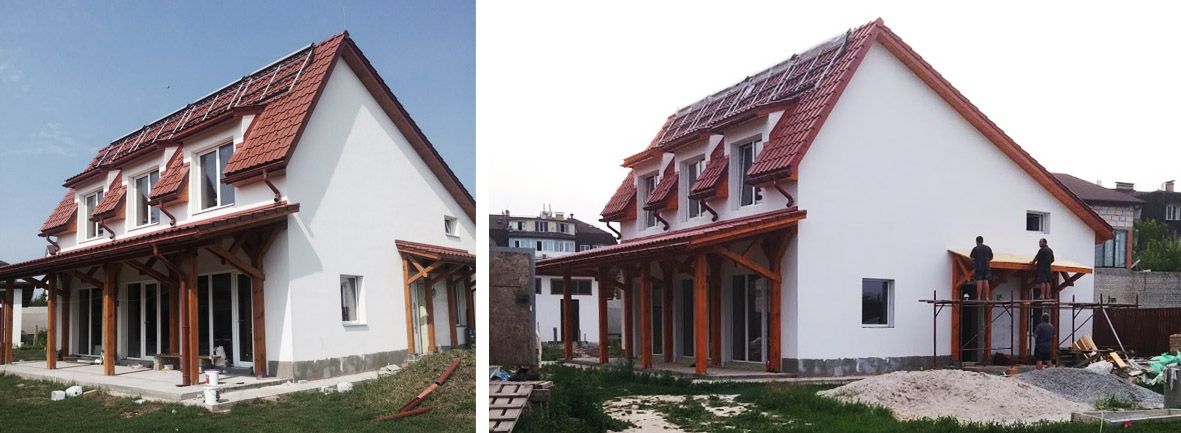

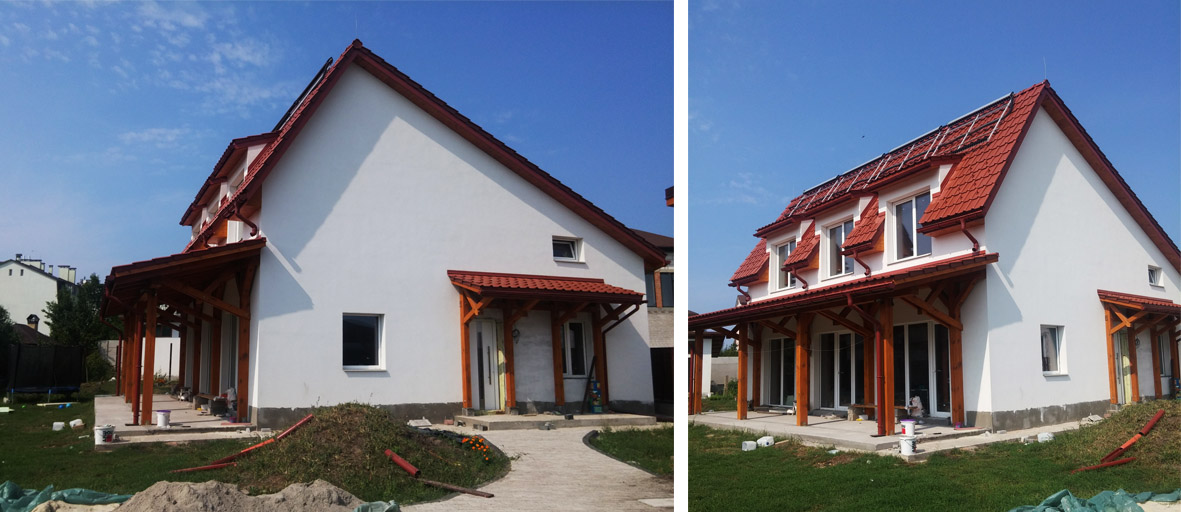

Внешний вид готового здания.

Стройка
