ПРОЕКТ и СТРОИТЕЛЬСТВО ПАССИВНОГО ЭКОДОМА в г.ОДЕССА

Дом с бассейном, домашним кинотеатром, гаражем и многоуровневой игровой для детей на мансарде.

Проектирование 2010-2011гг. Строительство 2012-2013гг.

Общая площадь: 412 м², жилая площадь: 261 м².

ГЕНПЛАН, участок

Участок под строительство имеет 5,5 соток и находится в г.Одесса. Он имеет легкий наклон в сторону юго-востока, окружен глухим забором соседей и не затенен с южной стороны. По-этому дом сдвинут к улице (северно-западная сторона), а с севера "укрыт" буфером гаража и подсобных помещений. Таким образом юго-восточная сторона участка (сад и двор) оказалась полностью защищенной, так сказать: "интимной".

КОНЦЕПЦИЯ

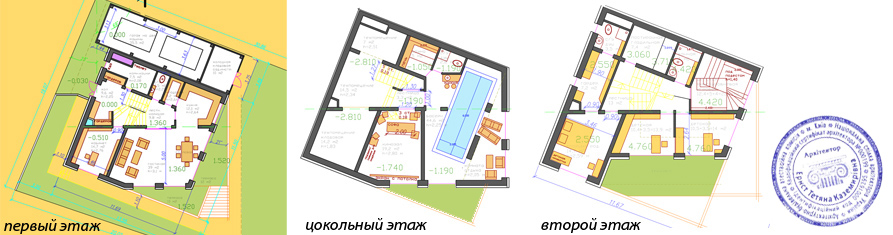

ПЛАНЫ

Дом размещается на небольшом городском участке и очень компактен. В плане жилое здание приближено к квадрату со стороной 11,5м. С севера к нему пристроен "холодный" гараж и кладовая садовых инструментов.

Дом развернут по сторонам небольшого участка, а его крыша (с солнечными коллекторами) и внутренняя планировка, как и срез фасада - открывающий "внутренность" дома солнцу и свету, поворачиваются на чистый юг.

ПЛАНЫ





КОНЦЕПЦИЯ, РАЗРЕЗ

Цокольный этаж имеет техпомещение, бассейн и домашний кинозал.

На первом этаже размещается просторная гостиная со столовой и кухней, кабинет и комната кошки.

Второй этаж - жилой, тут находятся спальня родителей, детские комнаты, многоуровневая детская игровая, а также с/у и постирочная-гладильная.

ФАСАДЫ



ФАСАДЫ

Постирочная спроектирована таким образом, что из обоих ванных комнат (родительской и детской) через окошки грязное бельее можно бросать прямо в бельевые корзинки, которые стоят в постирочной. Таким образом значительно экономится время на собирание грязной одежды по дому.

ПРОЕКТ

ПРОЕКТ

ПРОЕКТ

СТРОЙКА ПОШАГОВО


Сначала были сделаны подпорные стены по границе участка, чтобы предотвратить оседание и сдвиг соседних домов в котлован. Одновременно с этим, подпорные стены стали фундаментом для забора с одной стороны и гаража - с другой.

Только после возведения подпорных стен стала возможной выкопка котлована под жилой дом.

Далее следует достаточно подробное описание процесса строительства:

строительство

Котлован копался эскаватором. Последние 30 см (воимя предотвращения нарушения прочности и гомогенности несущего грунтового слоя) аккуратно подбирались лопатами вручную.

На бетонную подготовку, в качестве разделительного слоя, укладывается геотекстиль и слой рубероида, на которой, в свою очередь, клеится теплоизоляция: вспененное стекло.

строительство

По слою теплоизоляции монтируется фундаментная плита.

Плюс технологии строительства пассивного дома заключается в том, что вся несущая конструкция дома навсегда остается в "теплой" зоне (за тепловым барьером из достаточно широкого слоя утеплителя).

Благодаря этому нет необходимости, как это принято в отечественном строительстве, "выстаивать" фундамент целую зиму (для того, чтобы он прошел несколько циклов замерзания-размораживания и окончательно устоялся, осел).

строительство

На "теплый" фундамент пассивного дома можно начинать возводить стены непосредственно после схватывания бетона (то-есть уже через 4-5 дней после его заливки!).

Далее на фото: Устройство арматурного каркаса стен подвала.

Заливка стен подвала.

Устройство ж/б перекрытия и утепление стен подвала вспененным стеклом.

строительство

Укладка кирпичных стен первого этажа.


Устройство бассейна.

строительство
